Camera圖像效果部分相關測試項目：

1，解析度 Resolution

2，色彩偏差 Color Error/飽和度 Saturation ,

3，白平衡 AWB

4，信噪比 SNR ,

5，Shading測試（Lens Shading/Color Shading）

6，灰階 Gray Scale/動態范圍 Dynamic Range ,

7，曝光偏差 Exposure Error

8，Gamma ,

9，Density Range

10，畸變 TV-Distortion

11，色散 Chromatic Aberration ,

12，視場角 FOV

完成以上測試項目需要的測試設備及軟件：

硬件設備：

各種測試Chart（包括24色色卡，ISO12233 Chart，灰階Chart，動態范圍測試Chart，18%中性灰chart，畸變測試chart，色散測試chart等），白板（Diffuser），本官網均有相對應產品介紹；

反射式多光源測試用標準光源箱（可提供D65，TL84，CWF，A，H光等多種光源）；

透射式均勻光源箱（亮度可調）；

色溫照度測試計；

一，測試軟件。

Imatest

二、注意事項

1、 拍攝過程中盡量等攝像頭的亮度和顏色穩定后再進行拍照，尤其是切換光源后；

2、 建議每個模塊項的照片都拍兩張，便于確認問題；

3、 照片盡量拍正，因為照片拍得好壞對測試結果影響很大.

曝光偏差（Exposure Error）測試

測試目的：

測試攝像頭的曝光偏差；

 測試設備：

反射式多種光源標準光源箱，24色色卡；

測試環境：

燈箱D65光源下；

拍照步驟：

（1）將攝像機調至sensor原始分辨率，其余拍照菜單保持默認選項（如EV、Flash等）；

（2）打開D65光源，將24色卡置于燈箱正面中心，移動攝像機位置，使其正對該Chart，保證該Chart占整張照片的85%比例，可參考圖1尺寸：

圖1

（3）待圖像穩定，完成對焦后即可拍攝D65光源下的照片；

測試方法&結果查看：

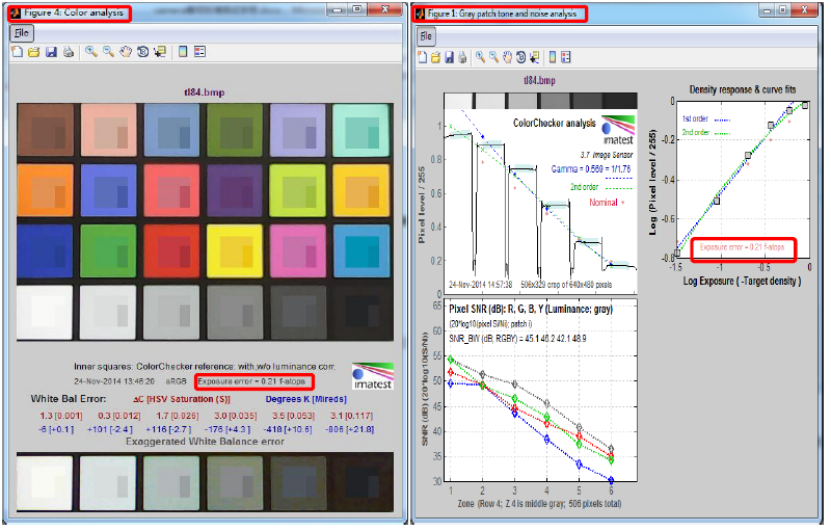

Exposure Error測試結果可以在Colorcheck結果界面找到，如下所示：
