Camera圖像效果部分相關測試項目：

1，解析度 Resolution

2，色彩偏差 Color Error/飽和度 Saturation ,

3，白平衡 AWB

4，信噪比 SNR ,

5，Shading測試（Lens Shading/Color Shading）

6，灰階 Gray Scale/動態范圍 Dynamic Range ,

7，曝光偏差 Exposure Error

8，Gamma ,

9，Density Range

10，畸變 TV-Distortion

11，色散 Chromatic Aberration ,

12，視場角 FOV

完成以上測試項目需要的測試設備及軟件：

硬件設備：

各種測試Chart（包括24色色卡，ISO12233 Chart，灰階Chart，動態范圍測試Chart，18%中性灰chart，畸變測試chart，色散測試chart等），白板（Diffuser），本官網均有相對應產品介紹；

反射式多光源測試用標準光源箱（可提供D65，TL84，CWF，A，H光等多種光源）；

透射式均勻光源箱（亮度可調）；

色溫照度測試計；

一，測試軟件。

Imatest

二、注意事項

1、 拍攝過程中盡量等攝像頭的亮度和顏色穩定后再進行拍照，尤其是切換光源后；

2、 建議每個模塊項的照片都拍兩張，便于確認問題；

3、 照片盡量拍正，因為照片拍得好壞對測試結果影響很大.

色彩偏差（Color Error）、飽和度（Saturation）、白平衡（AWB）測試

測試目的：

（1）色彩偏差（Color Error）：測試攝像頭的色彩偏差；

（2）飽和度（Saturation）：測試攝像頭的色彩飽和程度；

（3）白平衡（AWB）：測試攝像頭在不同色溫環境下對白色的還原能力；

測試設備：

多種光源反射式標準光源箱，24色色卡；

測試環境：

D65、CWF、TL84、A、H五種光源；

拍照步驟：

（1）將攝像機調至sensor原始分辨率，其余拍照菜單保持默認選項（如EV、Flash等）；

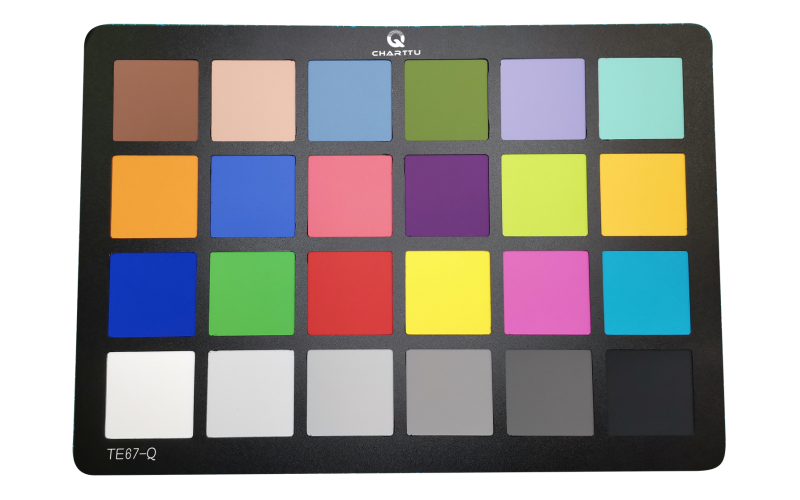

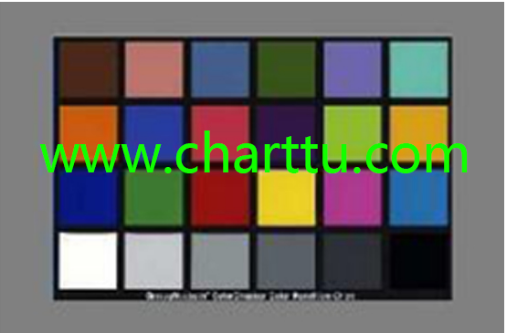

（2）打開D65光源，將24色卡置于燈箱正面中心，移動攝像機位置，使其正對該Chart，保證該Chart占整張照片的85%比例，可參考圖1尺寸：

圖1

（3）待圖像穩定，完成對焦后即可拍攝D65光源下的照片；

（4）將燈箱調至對應光源，步驟同上，分別拍攝CWF、TL84、A、H光源下的照片；

測試方法

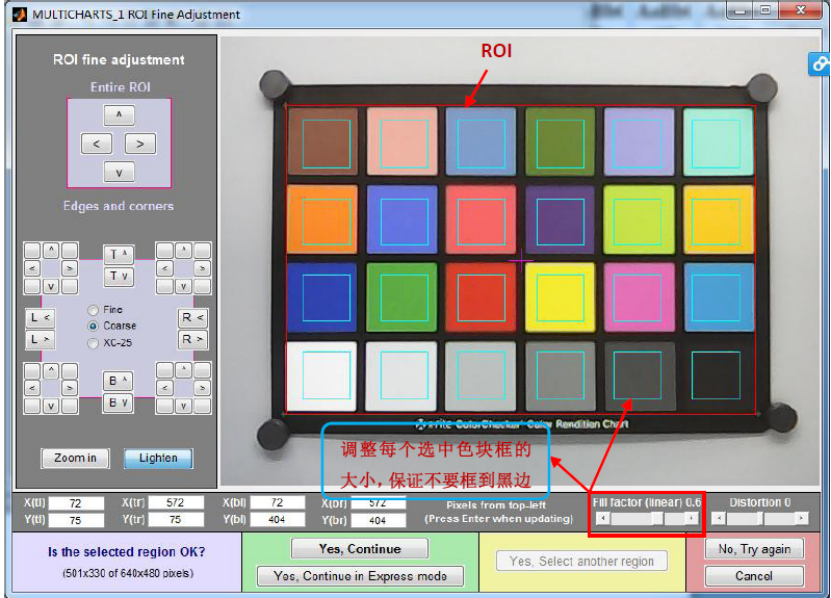

1）、點擊Imatest 主界面的按鈕，導入相應的圖片，點擊鼠標左鍵確定起始點，拖動鼠標確定選擇范圍，選中圖片中所拍下來的24 色塊，再進行微調，確保色卡的黑框不要被選進去，如下所示：

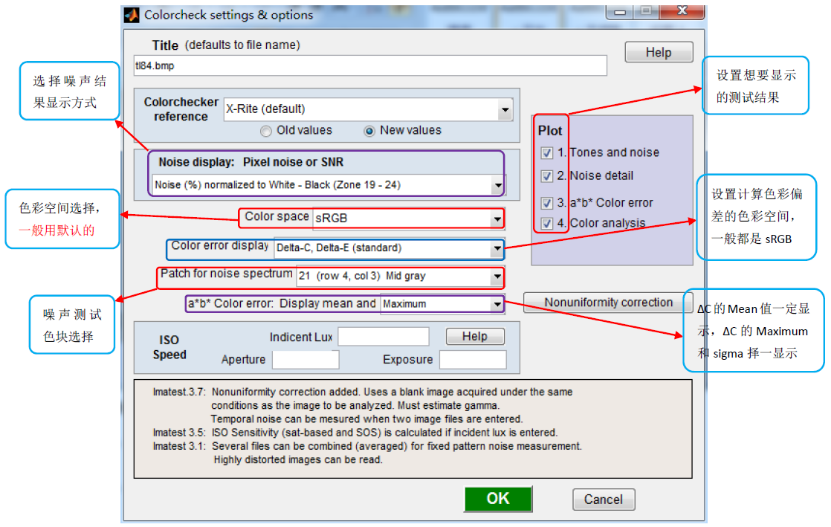

2）、設置選項：其它選項運用同MTF測試，點擊繼續，會出現如下界面：

確認好設置選項后，點擊OK，吐出所有測試結果。

3）、結果讀取

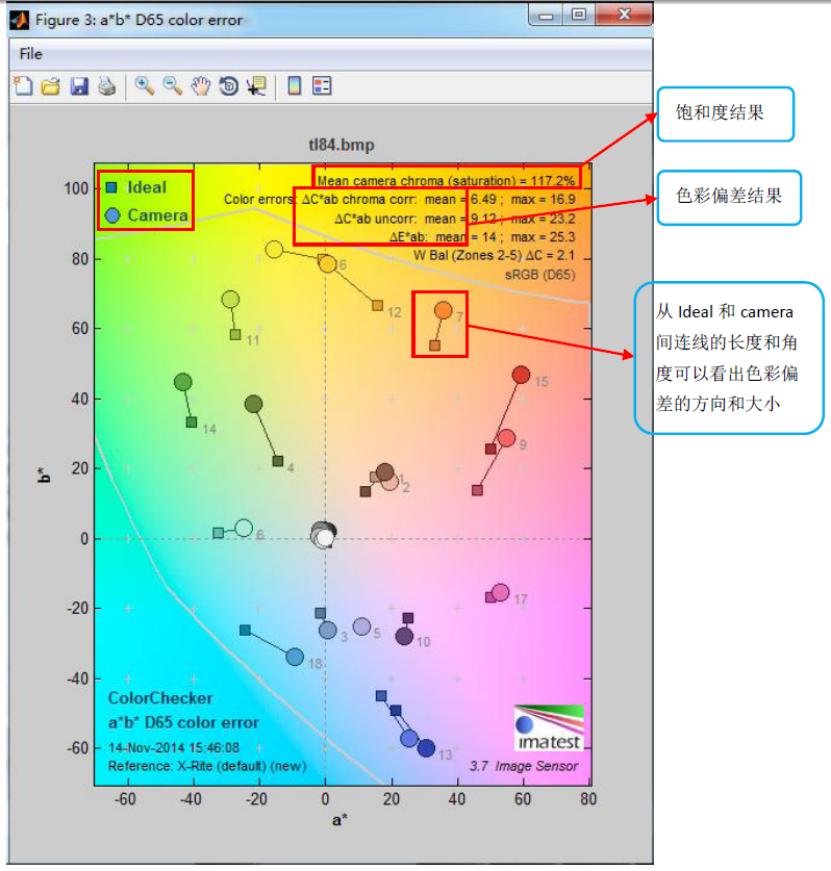

色彩偏差（ΔC、ΔE）、飽和度（Saturation）測試結果：

1）Saturation = 100% *((a2 + b2)1/2 )/((a*2 + b*2)1/2 )

2）ΔC = ((a -a*)2+ (b - b*)2)1/2

3）ΔE = ( (L -L*)2+ (a -a*)2+ (b - b*)2)1/2

ΔC_corr是用飽和度校準到100%時a,b的值去計算的，而ΔC_uncorr是按實際的飽和度去計算a,b的。

其中L、a、b為經過拍照系統處理后的值，L*、a*、b*為Color Checker的理想值；

Mean值和RMS（Root-Mean-Square，均方根值）值（σ，也叫有效值）；

Mean(x)=Σxi/n；

RMS(X)=σ(X)= (Σ(xi)2/n)1/2 ； 用σ值表示偏差時，大的偏差的權重更大。

白平衡測試結果：
