Camera圖像效果部分相關測試項目：

1，解析度 Resolution

2，色彩偏差 Color Error/飽和度 Saturation ,

3，白平衡 AWB

4，信噪比 SNR ,

5，Shading測試（Lens Shading/Color Shading）

6，灰階 Gray Scale/動態范圍 Dynamic Range ,

7，曝光偏差 Exposure Error

8，Gamma ,

9，Density Range

10，畸變 TV-Distortion

11，色散 Chromatic Aberration ,

12，視場角 FOV

完成以上測試項目需要的測試設備及軟件：

硬件設備：

各種測試Chart（包括24色色卡，ISO12233 Chart，灰階Chart，動態范圍測試Chart，18%中性灰chart，畸變測試chart，色散測試chart等），白板（Diffuser），本官網均有相對應的產品介紹；

反射式多光源測試用標準光源箱（可提供D65，TL84，CWF，A，H光等多種光源）；

透射式均勻光源箱（亮度可調）；

色溫照度測試計；

一，測試軟件。

Imatest

二、注意事項

1、 拍攝過程中盡量等攝像頭的亮度和顏色穩定后再進行拍照，尤其是切換光源后；

2、 建議每個模塊項的照片都拍兩張，便于確認問題；

3、 照片盡量拍正，因?yàn)檎掌牡煤脡膶y試結果影響很大.

解析度(Resolution)

 測試目的：

測試成像系統的清晰度，包含中心解析度和邊角解析度；

測試設備：

12233 Chart ，色溫照度計；

測試環境：

實驗室光線照度為>200Lux。原則上是保持chart表面照度均勻的前提下，盡量讓測試環境達到最亮，我們實際調試時為了提高效率，盡量模擬客戶的測試環境。

拍照步驟：

（1）將Camera調至sensor實際分辨率，其余拍照菜單保持默認選項（如EV、Flash等）；

（2）將12233 Chart垂直固定好；

注：chart的規格大小選擇主要以被測試攝像頭的視場角大小與測試距離（需在景深范圍內）而定。另可作為參考：30像素選用標準型1X的Chart，130萬和200萬像素的選用標準型2X的Chart，500萬像素的選用標準型4X的Chart，1200萬像素以上的項目選用增強型4X Chart.

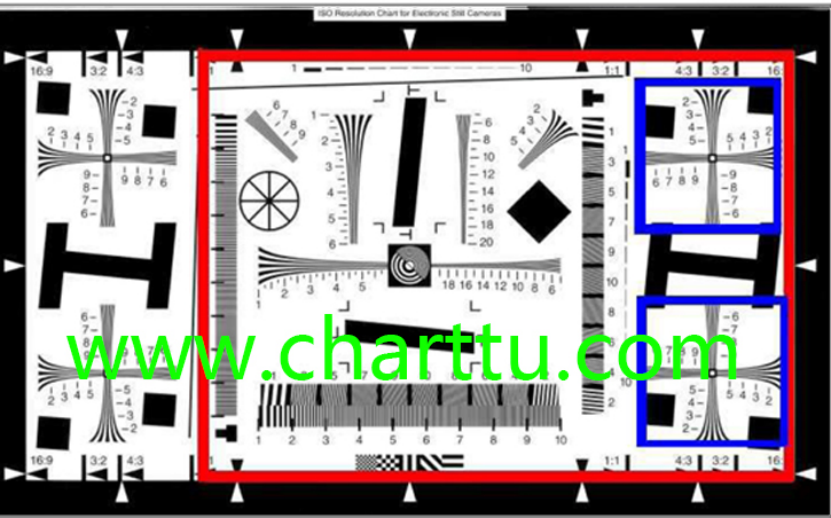

（3）移動攝像機的位置，保證攝像頭的光軸與Chart圖平面垂直，測MTF值時使ISO12233 Chart中的4：3區域正好落在手機的預覽畫面中,如下圖1紅線框所示：

                                                         圖1

（4）固穩攝像機，待圖像穩定后拍照；

（5）測線對時，中心的解析度測試可用上述照片，角落解析度測試需另外拍兩張照片。拍照步驟同上，不同的是調節手機預覽ISO12233 Chart的區域，具體拍照區域見圖2，圖3的紅色線框區域：

注：如攝像頭成像比例是16:9的話，可直接拍一張整幅Chart圖有效尺寸即可。

                                                         圖2

1.5 測試方法

（1）線對讀取方法：從低頻楔形線對（可以很容易的辯別為5/9 條線）開始往高頻率開始讀，當不能再辯別為5/9 條線對的時候，就該處的值為此處的解析度值；

注：一般用人眼去分辨只能讀出線對的大概值，也可以使用測線對的軟件（如HYRes3_1）測出精確的線對值。

（2）MTF測試方法：

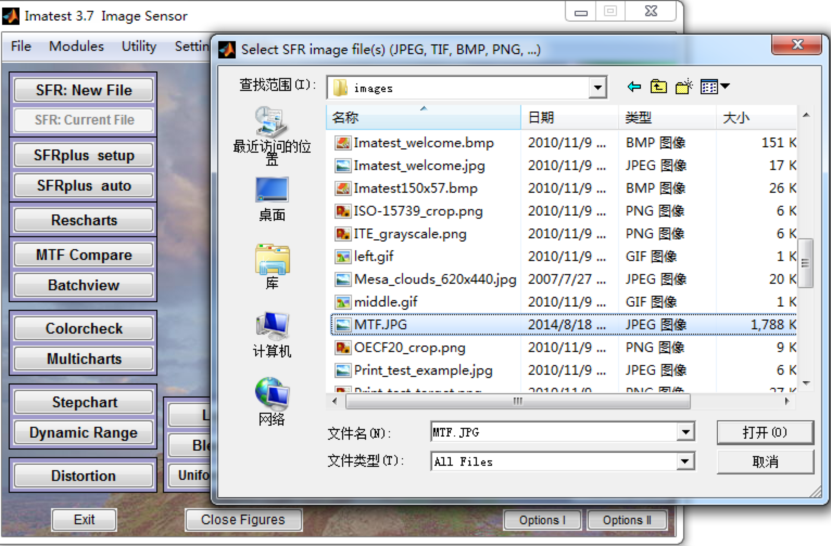

注：利用Imatest進行測試時，存放圖片的路徑中不要出現中文字樣，否則計算過程中會卡住，需要重啟Imatest才能繼續進行測試。

2）、選擇測試區域

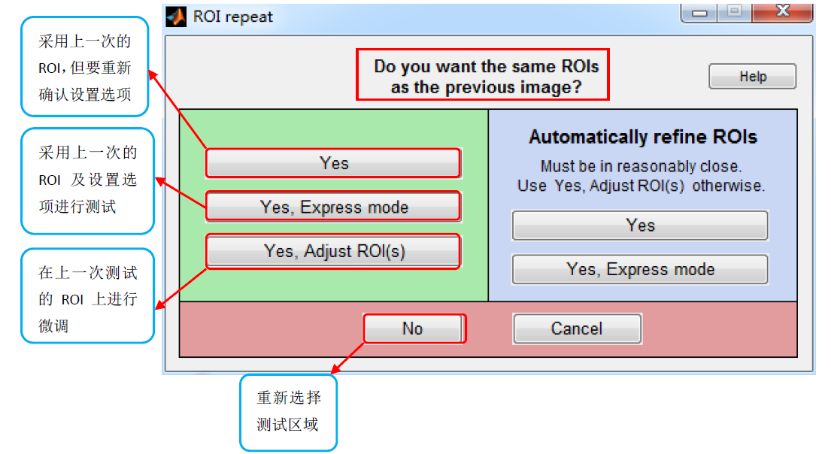

如果之前測試過MTF，選擇完測試圖片軟件會顯示上一次測試選中的ROI（Region of Interest），并提示是否要按上一次的測試區域及設置進行測試，如下所示：

                                                         圖4

注：Imatest中出現的Express mode都是按照上一次的settiing&option進行測試的意思。

選擇測試區域:點擊鼠標左鍵確定起始點，拖動鼠標確定選擇范圍，如下所示，

                              圖5

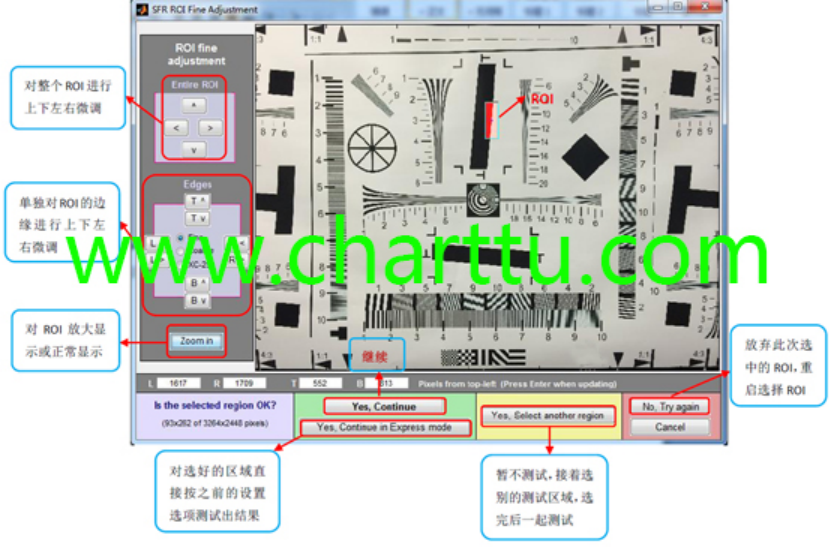

每次選擇完測試區域，都可以對ROI做進一步的微調，出現如下提示窗口：

                               圖6

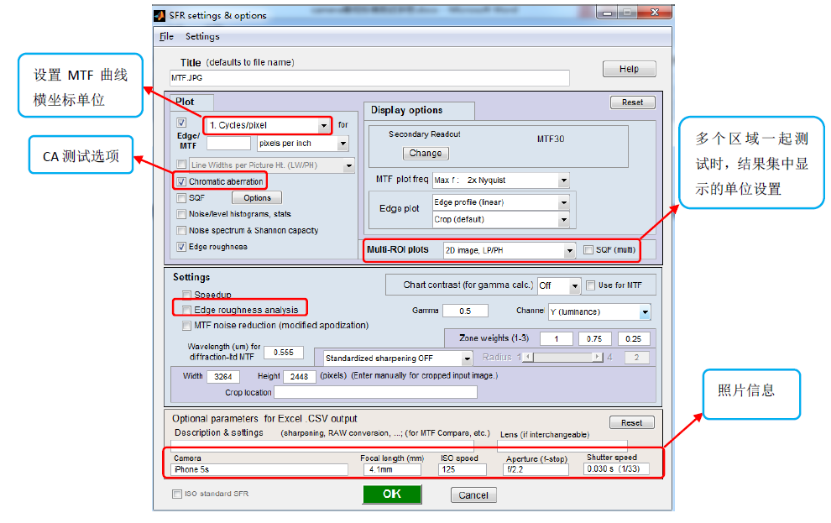

3）、設置選項：ROI(單個或多個)確認OK后，點，會出現如下界面：

                                圖7

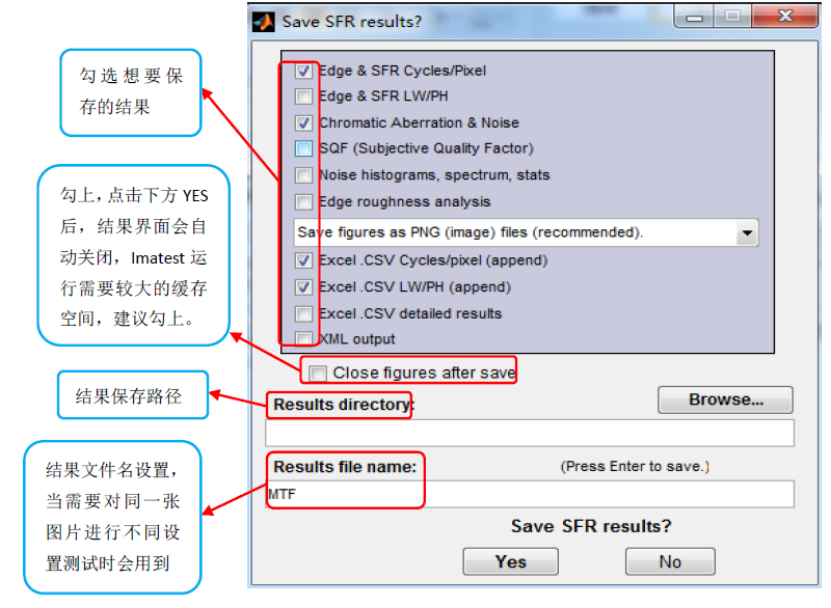

以上設置選項若勾選了結果就會顯示出來，設置完成后點OK，會出來一系列你想要的測試結果，并提示如下窗口：

                                  圖8

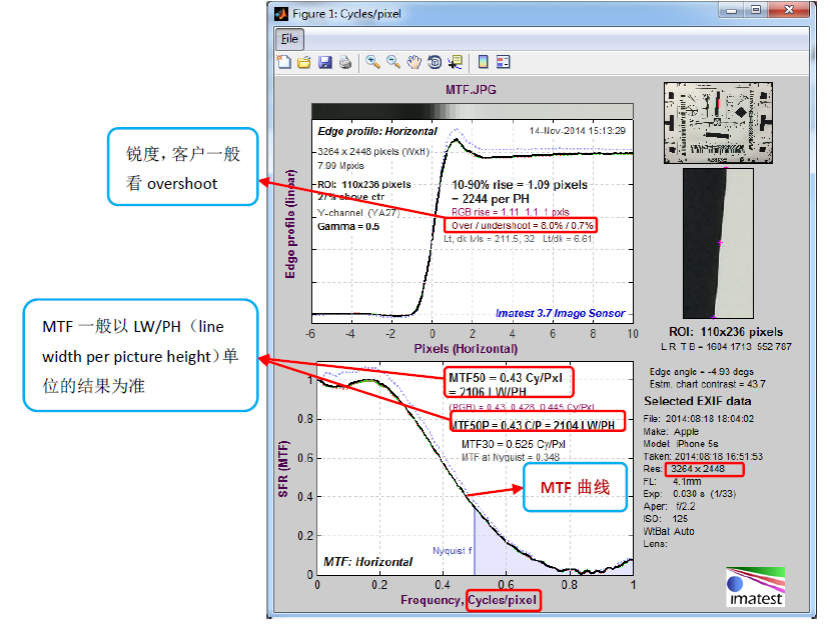

4）、結果讀取

                                   圖9

MTF50意義：MTF值為0.5時對應的空間頻率（Cycle/pixel）值；

MTF50P意義：MTF值為曲線峰值一半時對應的空間頻率（Cycle/pixel值）；

Cycle/Pixel與LW/PH間的轉換公式：LW/PH=2*(Cycle/Pixel)*（Picture Height）

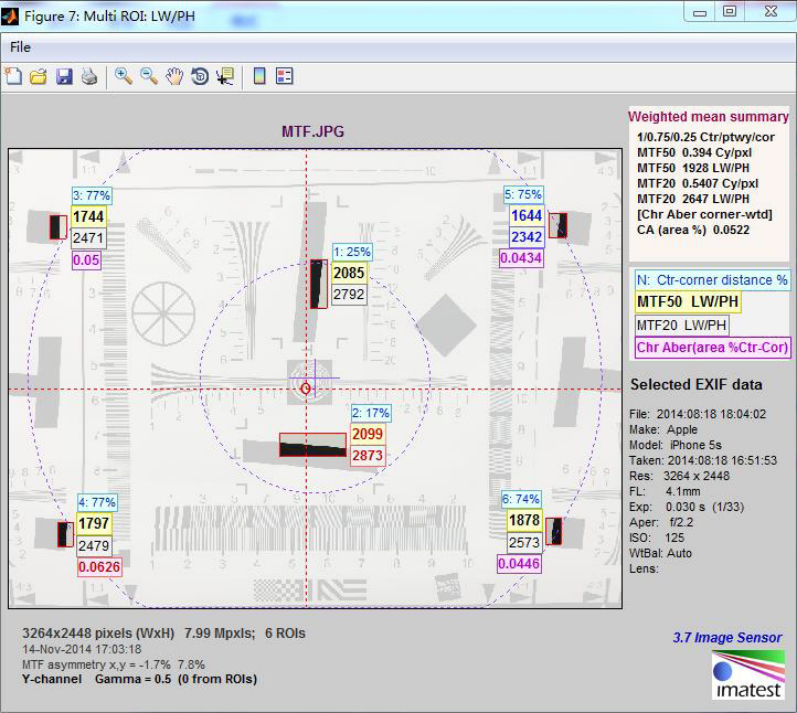

當多個區域一起測試時，可直接從Multi_ROI結果界面讀取所有結果，如下所示：

                          圖10

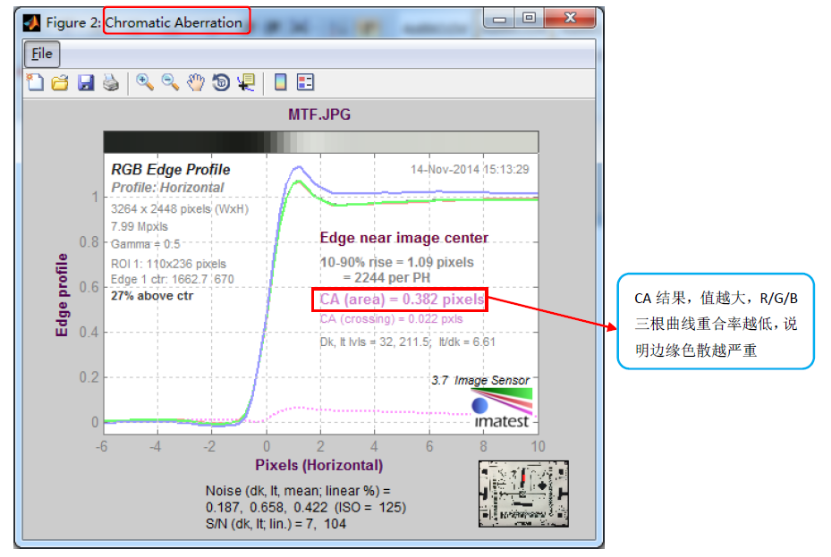

CA（Chromatic Aberration）測試結果：

                              圖11

注：CA正規測試是拍攝如下圖片，用SFRplus選項進行測試，詳細描述請查閱《Camera圖像質量客觀標準評測方法—解析度 Resolution

—色散 Chromatic Aberration》。

CA調試方法：加大邊緣降飽和力度。
