Camera圖像效果部分相關測試項目：

1，解析度 Resolution

2，色彩偏差 Color Error/飽和度 Saturation ,

3，白平衡 AWB

4，信噪比 SNR ,

5，Shading測試（Lens Shading/Color Shading）

6，灰階 Gray Scale/動態范圍 Dynamic Range ,

7，曝光偏差 Exposure Error

8，Gamma ,

9，Density Range

10，畸變 TV-Distortion

11，色散 Chromatic Aberration ,

12，視場角 FOV

完成以上測試項目需要的測試設備及軟件：

硬件設備：

各種測試Chart（包括24色色卡，ISO12233 Chart，灰階Chart，動態范圍測試Chart，18%中性灰chart，畸變測試chart，色散測試chart等），白板（Diffuser）在本官網均可找到相對應產品介紹；

反射式多光源測試用標準光源箱（可提供D65，TL84，CWF，A，H光等多種光源）；

透射式均勻光源箱（亮度可調）；

色溫照度測試計；

一，測試軟件。

Imatest

二、注意事項

1、 拍攝過程中盡量等攝像頭的亮度和顏色穩定后再進行拍照，尤其是切換光源后；

2、 建議每個模塊項的照片都拍兩張，便于確認問題；

3、 照片盡量拍正，因為照片拍得好壞對測試結果影響很大.

Shading 測試

Shading 測試包括兩部分：lens shading（亮度均勻性）和color shading（色彩均一性）。

測試目的：

測試攝像頭成像的亮度/色彩均勻性；

 測試設備：

透射式標準光源箱、反射式多種光源標準光源箱、灰卡、Diffuser；

測試環境：

全黑的實驗室環境

拍照步驟：

（1） 保證均勻光源處無其他光源干擾（需要一個暗室環境），將攝像機調至sensor 原始分辨率，其余拍照菜單保持默認設置（如EV、Flash等）；

（2） Lens shading:使攝像機正對著透射光源箱發光面，并且使攝像頭貼在光源箱發光面上拍攝照片；

Color shading:用Diffuser蓋住手機鏡頭，分別在D65、CWF、TL84、A四種光源下拍攝灰卡，整張照片必須都是灰卡；

注：以上只是部分客戶的拍照方法，具體根據客戶的要求定。

4.5測試方法：

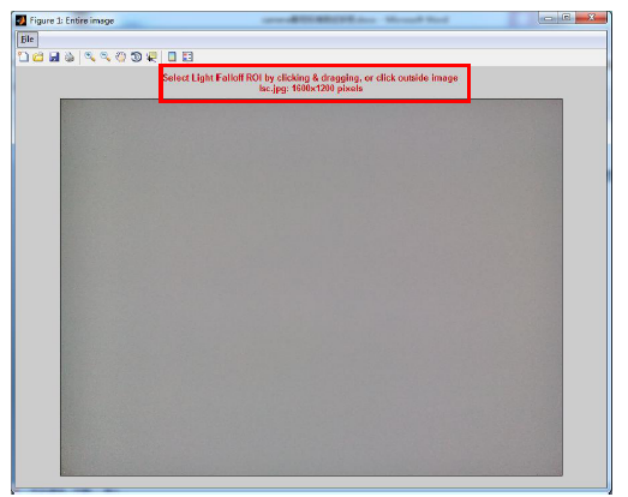

（1）點擊Imatest主界面的選項，導入相應的測試圖片并選擇ROI，此時可以手動框測試區域，也可以使用快捷鍵Ctrl+A或者點擊圖像外部選中整幅畫面，如下圖所示：

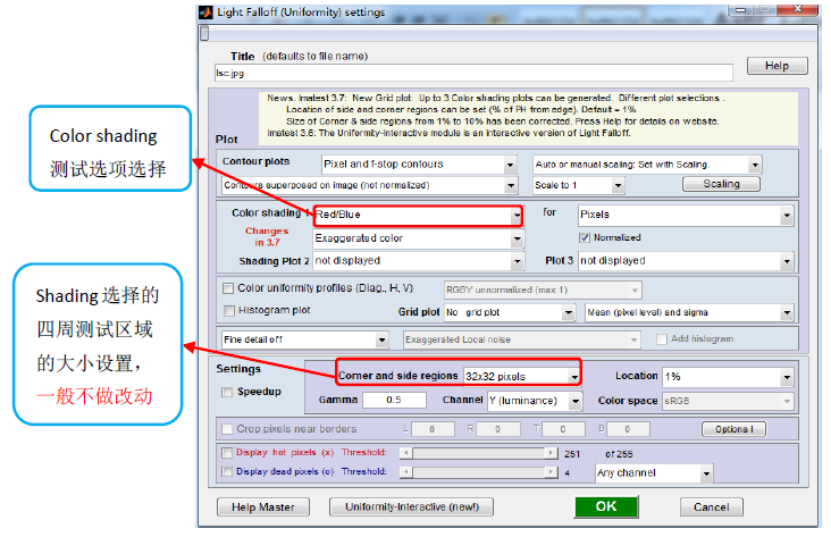

（2））選好ROI后，可對測試區域進行微調，確認OK后點擊繼續，出現如下設置選項界面：

（3）結果讀?。捍_認好設置選項后，點擊OK，出來測試結果，如下所示：

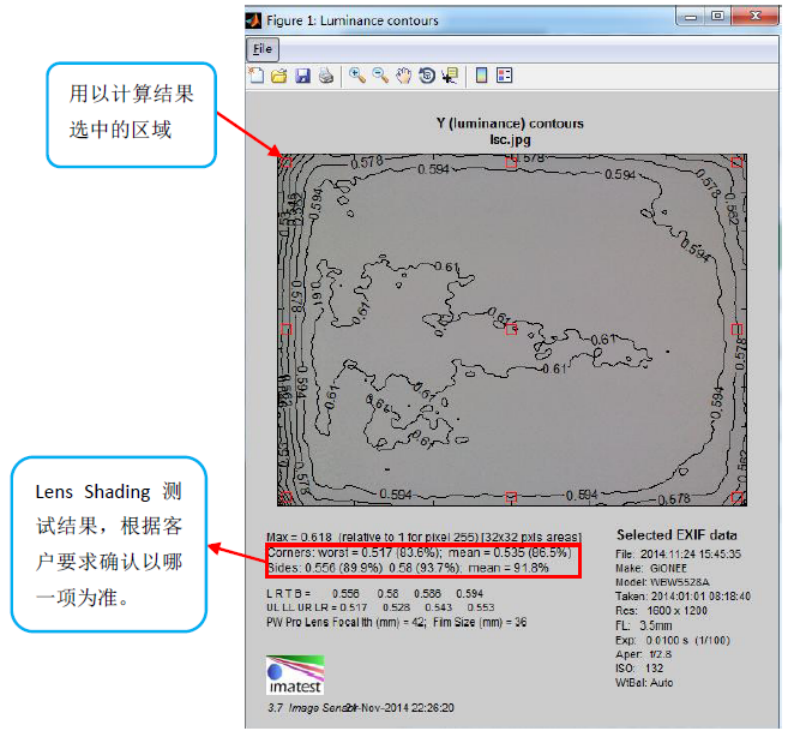

1）Lens shading測試結果

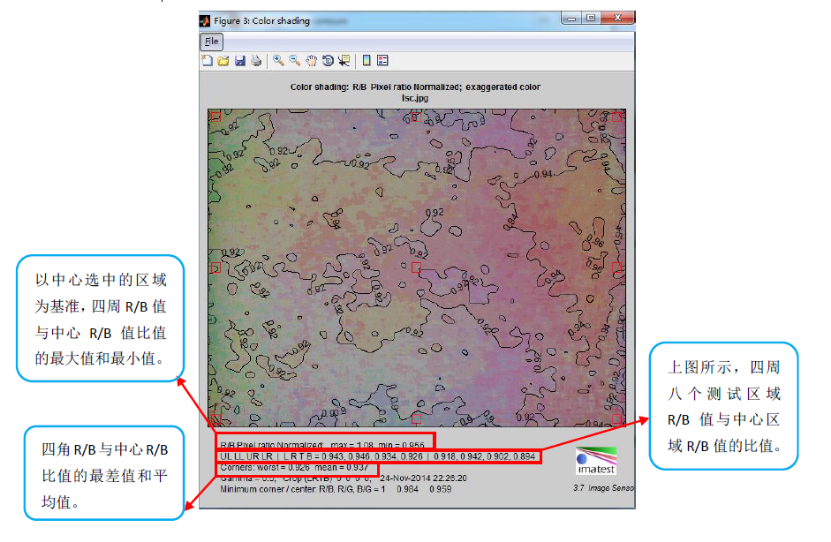

2）Color Shading測試結果

注：從Imatest的測試結果來看，Lens Shading和Color shading的測試結果都有好幾個值，Worst、Mean等，至于看哪個則根據每個客戶的標準來。

Lens Shading:

Shading測試原理：在整幅圖像中的四角和中央分別取相同大小的區域，然后算出這些區域的亮度值，以中間區域為基準，用四角區域的亮度值和中間區域的亮度值相比，得到一個比值，這個比值越接近1越好，即 Shading值 =（四角最暗處的亮度值Y / 中心最亮處的亮度值）× 100%

Color shading

Color shading測試原理：把整幅圖像等分成若干區域，然后算出這些中R/B、R/G或G/B的值，以中間區域為基準，用其他區域的比值和中間區域的比值相比，得到一個接近于1的數值，這些最終得到的比值越接近于1說明 Color Shading越好。
