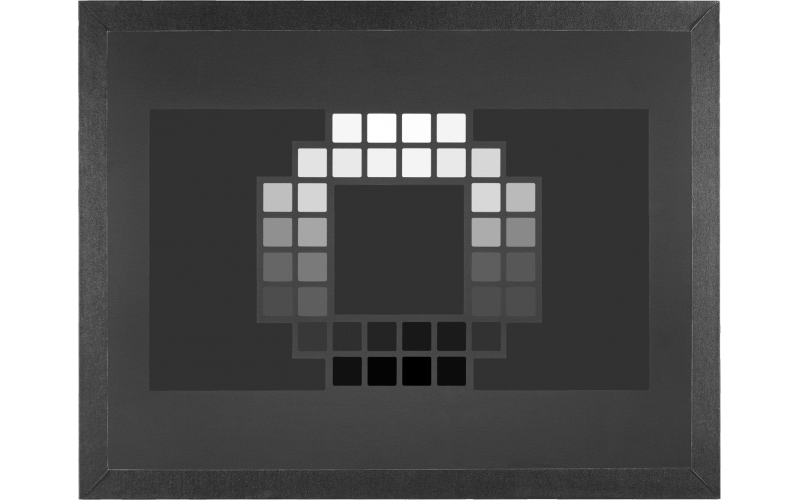

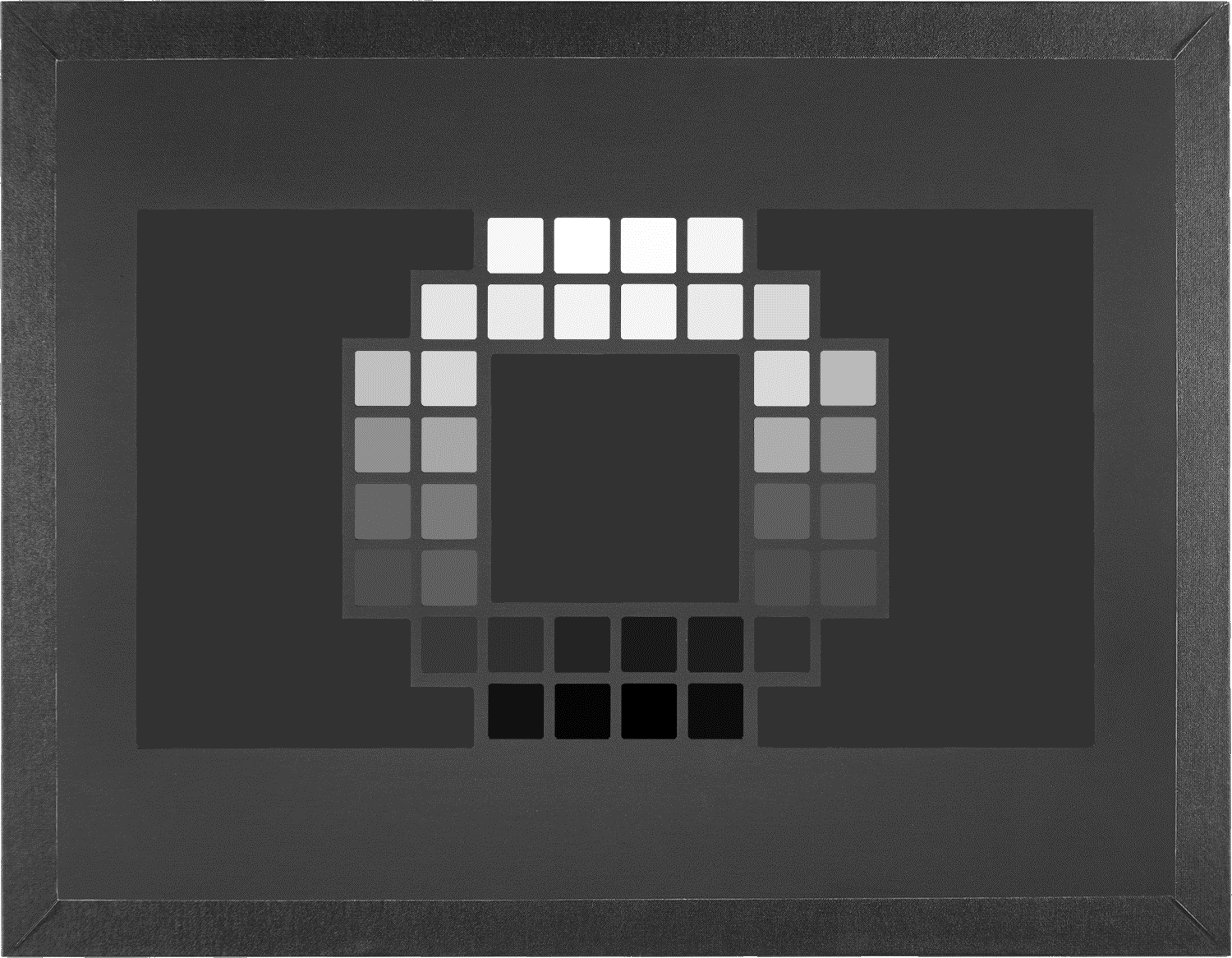

OECF Chart圖36階
TE269 V2-Q使用與原始版本相同的數據測量，但硬件設計不同。TE269-Q是第一個版本，使用兩片玻璃夾膠片的形式。有時，我們會遇到雜散光和反射問題。版本2采用金屬框架取代玻璃，這大大減少了雜散光和反射的可能。
當使用高動態范圍相機時，按照ISO 14524標準使用貼片密度的OECF圖表是正常的。然而，這些圖表在高密度灰階塊段，灰階之間有較大的差距，因為它們是使用立方體根公式計算的。
TE269B V2-Q Chart圖給出了這個問題的解決方案。雖然這些圖表仍然依據IS 0 14524，但它也實現了解決更高密度級別的其他等級。使用這些圖表可以獲得高達1000000：1（120 dB）的高動態范圍。
遵循ISO 14524/ISO 15739和IEC 62676-5
TE269 V2-Q又細分以下A B C三款：
TE269A V2-Q
符合ISO 14524標準。
TE269B V2-Q

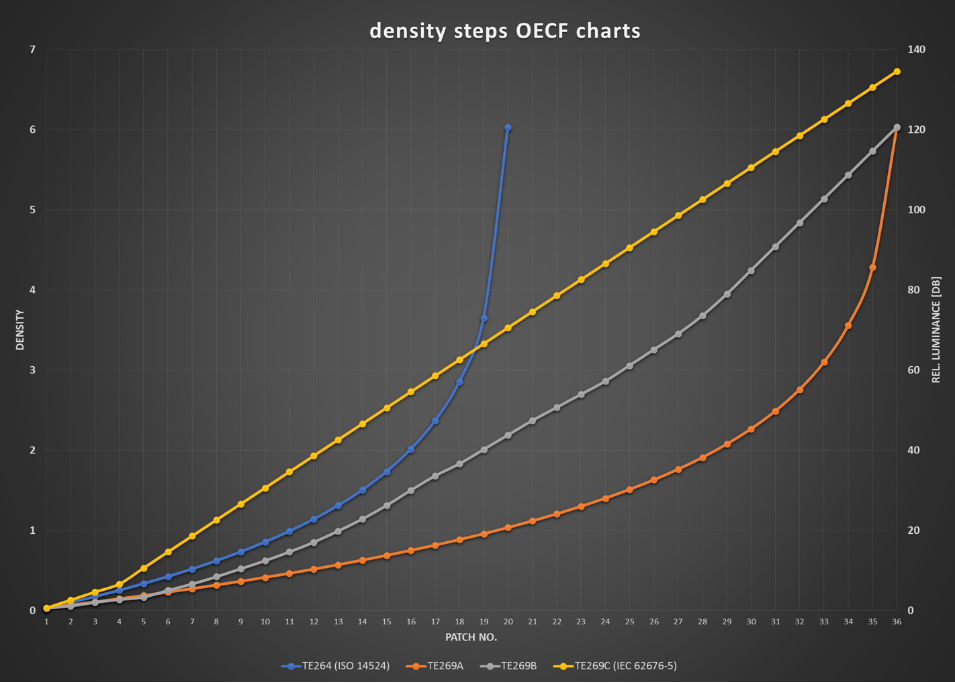

較好地區分暗斑。這些等級是基于TE264(20個貼圖)的支持點，并在兩者之間增加等級灰階
TE269C V2-Q
這個版本符合標準的要求。安全應用用視頻監控系統.第5部分：攝像設備的數據規范和圖像質量性能.
對于光源照度要求，光源照度必須滿足于10萬lux以上，TE269C V2-Q更甚。
特性
類型 | 透射式
|
格式 | D280或按需求定制 |
縱橫比 | 16:9 |
