SFRplus測試圖可以與Imatest 3.2或更高版本的SFRplus模塊一起使用來測量MTF、橫向色差、失真、階調響應和顏色精度。SFRplus模塊具有全自動感應區域檢測功能.與ISO 12233圖表等常用圖表相比，SFRplus圖表具有顯著的優勢，包括：1. 更好地利用恰圖面積2. 制作傳感器表面清晰圖像的能力3. 由于對比度較低，測量精度更高4. 對自動化測試的全面支持窗體底端對比度選項
SFRplus測試圖可以與Imatest 3.2或更高版本的SFRplus模塊一起使用來測量MTF、橫向色差、失真、階調響應和顏色精度。SFRplus模塊具有全自動感應區域檢測功能.與ISO 12233圖表等常用圖表相比，SFRplus圖表具有顯著的優勢，包括：
1. 更好地利用恰圖面積
2. 制作傳感器表面清晰圖像的能力
3. 由于對比度較低，測量精度更高
4. 對自動化測試的全面支持窗體底端
· 4：1對比度符合IS0 12233：2014和ISO 12233：2017標準的對比要求。
· 10：1和2：1對比度。這兩個對比度級別的使用提高了分析非線性信號處理的能力，這可能不會影響對比度較低的2：1對比度區域。
· 10：1只作對比改善整個成像表面性能的三維圖像的完整性。
有五種主要尺寸，其變化取決于所選擇的SFR方塊尺寸。傳感器高達14 MP的成像系統建議使用M規格，測試14 MP以上和大約28 MP的傳感器用L規格，測試28 MP以上和48 MP以上的傳感器用XL規格。
圖表的有效區域包括頂部和底部部分空白。它比印刷面積稍大，印刷面積是由頂部和底部的畸變測試條所包圍的。有效區域中包括上下空白，因?yàn)閳D表的測試圖像必須包含此空白，以便能夠在SFRplus軟件中進行自動處理。
窗體底端
· 預畸變：大多數汽車攝像機模塊都存在明顯的魚眼畸變，這給圖像場的外部分析帶來了一定的困難。該圖表具有枕形預畸變，以近似補償汽車相機模塊的桶形畸變。在Imatest SFRplus設置窗口輸入恰圖相對應的失真系數。
· 斜邊方塊陣列：5x7陣列（4:3）；5X9陣列（16：9）
· 基材及油墨類型：進口啞光紙和進口墨水可以保證不反光。這對于高失真是至關重要的，否則鏡面反射會破壞MTF測量。
· 彩色圖表：用于顏色精度和拜耳濾波位置驗證的20塊色標圖
噴墨圖尺寸：紙張大小(包括頁邊)和活動面積
5x9陣列 | 5x7陣列 | ||||||
紙張尺寸 | 圖像區域 | 紙張尺寸 | 圖像區域 | ||||
XS | 21.59cm×38.1cm(8.5“×15”) | 19.76cm×35.56cm(7.778“x14”) | 21.59cm×25.4cm(8.5“×10”) | 16.33cmx22.86cm(6.429“x9”) | |||
S | 35.56cm×60.96cm(14“×24”) | 32.46cm×58.42cm(12.778“x23”) | 35.56cm×50.8cm(14“×20”) | 34.47cmx48.26cm(13.571“x19”) | |||
M | 60.96cm×101.6cm(24“×40”) | 55.03cm x 99.06cm(21.667“x39”) | 60.96cm×86.36cm(24“×34”) | 59.87cm×83.82cm(23.571“x33”) | |||
L | 111.76cm x 152.4cm(43.6“×60”) | 83.26cmx149.86cm(32.778“x59”) | 111.76cm x 152.4cm(43.6“×60”) | 107.04cm x 149.86cm(42.143“x59”) | |||
XL | 111.76cm x 187.96cm(43.6“×74”) | 103.01cm x 185.42cm(40.556“x73”) | 111.7cmx 162.56cm(43.6“×64”) | 110.74cm x 160.02cm(43.6“x63”) | |||
圖表的有效圖像區域包括頂部和底部的部分空白，它比印刷面積稍大，因?yàn)閳D表的測試圖像必須包含此空白，以便能夠在SFRplus軟件中進行自動處理。
預畸變圖表提供了使用SFRplus Chart圖繪制廣角或魚眼鏡頭可使用的斜邊測試功能?？捎糜谝韵逻@些畸變級別。
畸變程度 | 5x7陣列 | 5x9陣列 |
No distortion(無畸變） | [0 0] | [0 0] |

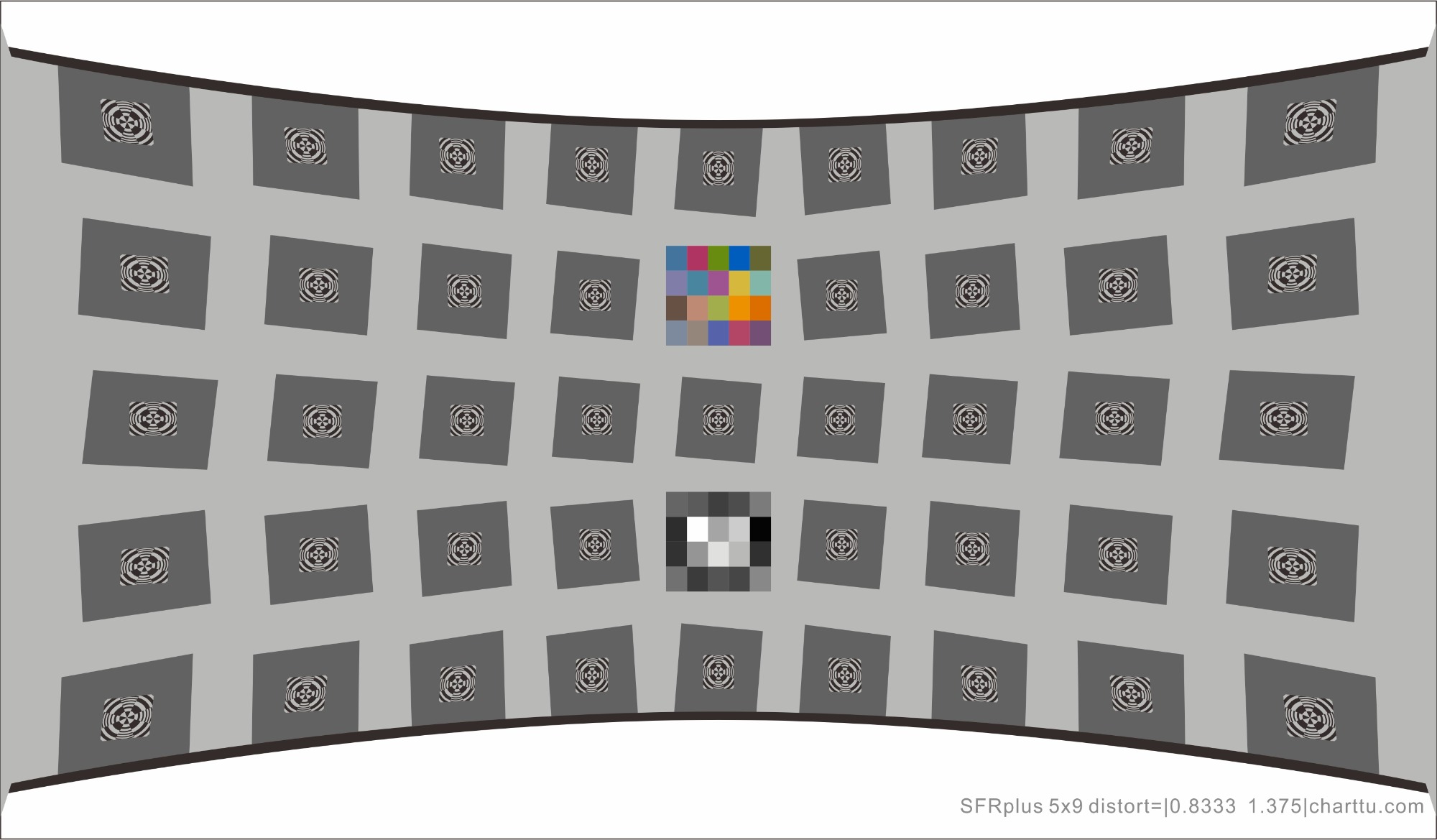

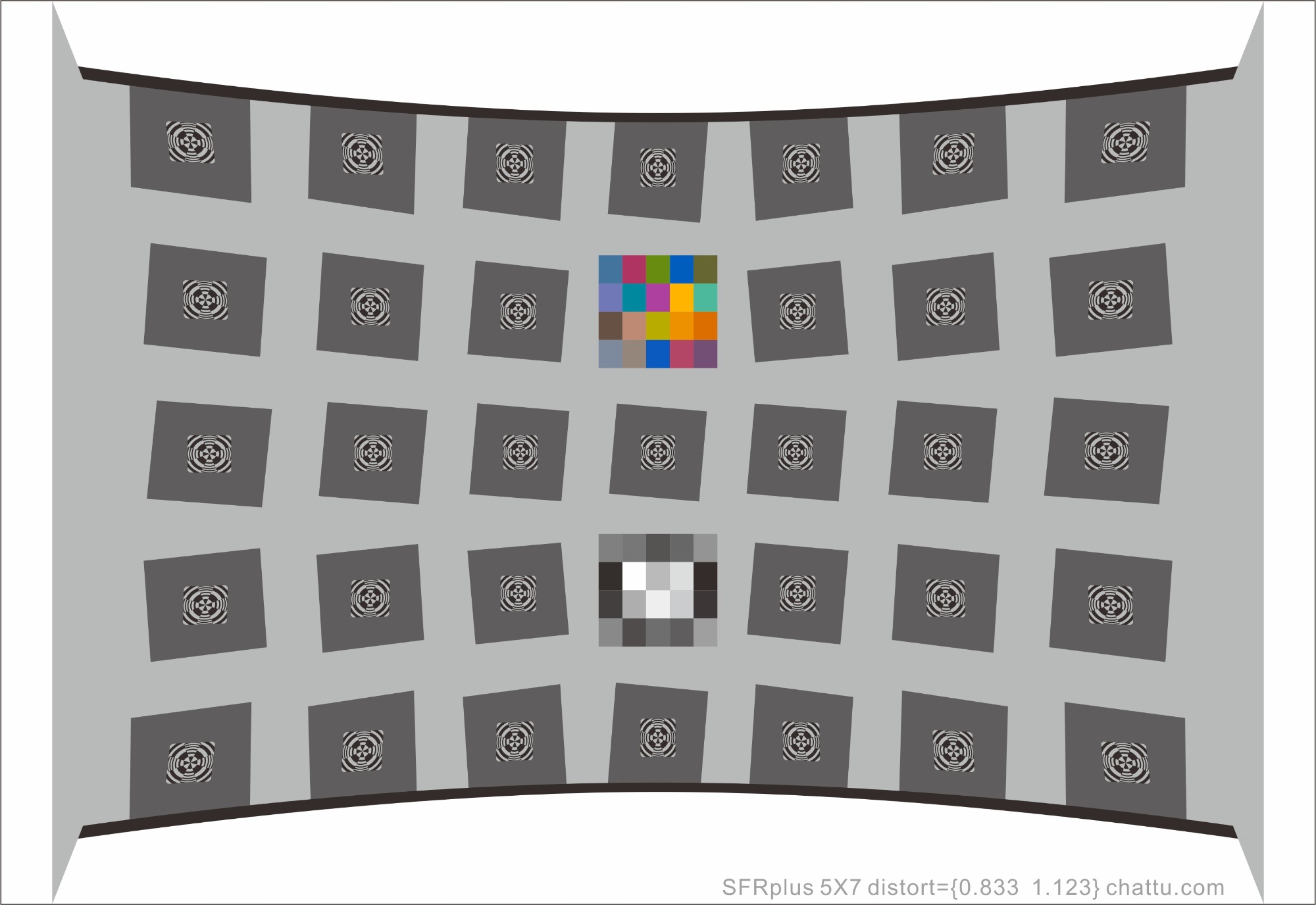

Distort(小畸變) | [0.833 1.123] 視場角范圍：85-120o | [0.833 1.375] 視場角范圍：85-120o |

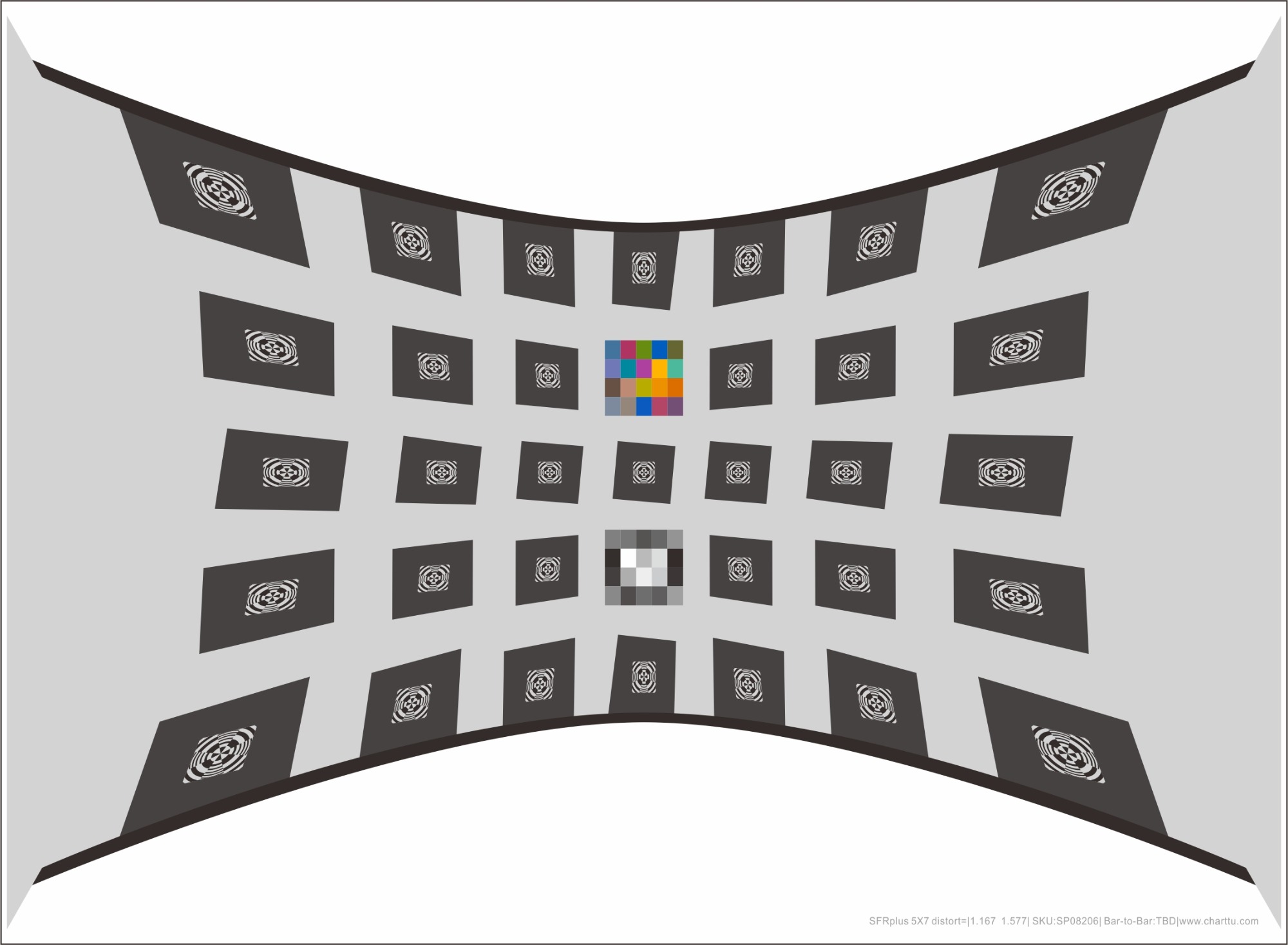

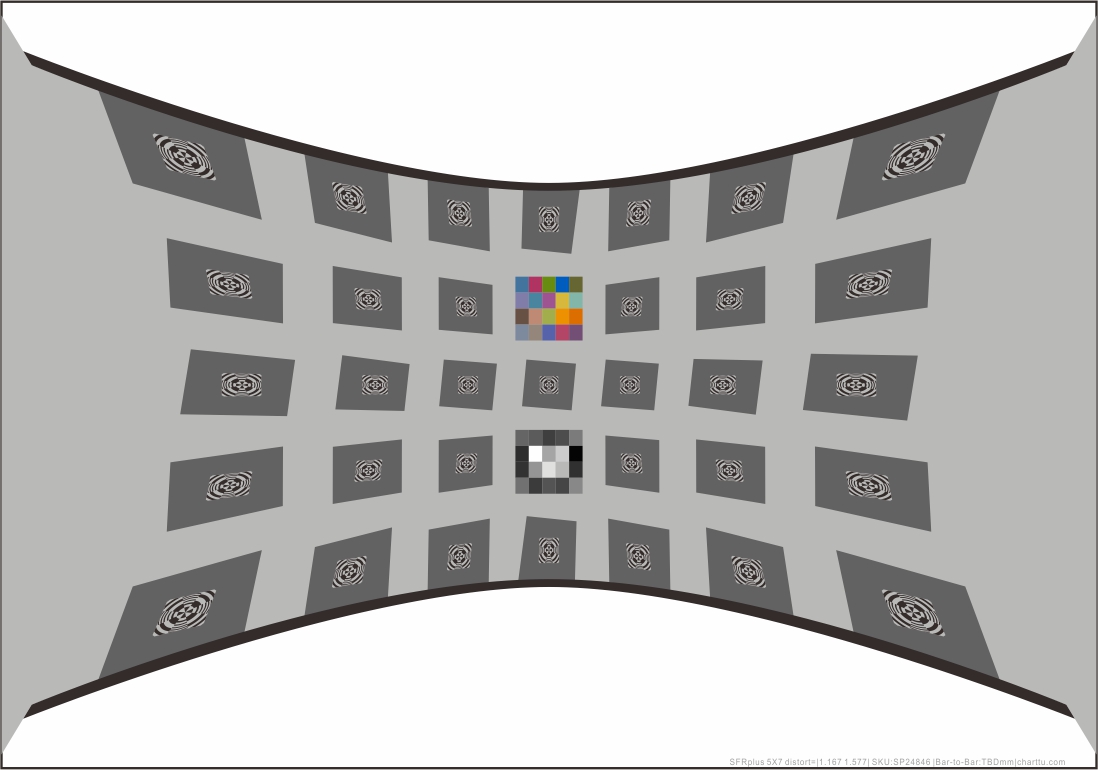

Distort+（大畸變） | [1.167 1.577] 視場角范圍：120-150o | [1.167 1.982] 視場角范圍：120-150o |

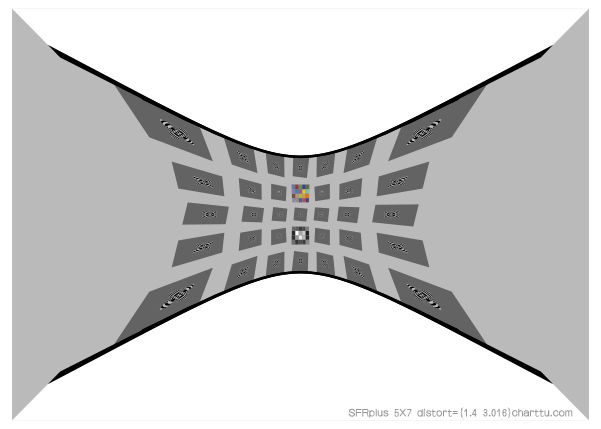

Ultradistort（超大畸變） | [1.333 2.313] 視場角范圍：>=150o | [1.333 2.958] 視場角范圍：>=150o |
廣角或超廣角攝像頭測試我們不建議使用半光澤度紙，因?yàn)槿菀桩a(chǎn)生反光。
