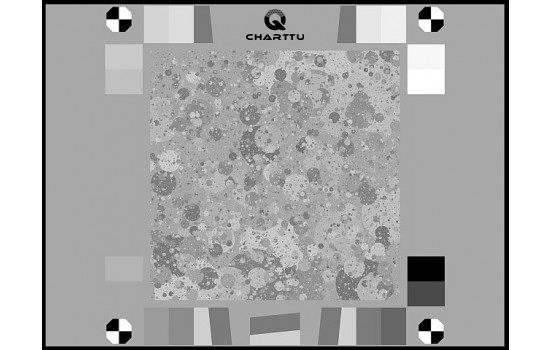

這款黑白枯葉恰圖是枯葉圖案的一個變體，用來測量紋理的清晰度。它比舊版圖表有幾個優點，包括幾乎完美的尺度不變性，這提高了測量的準確性和魯棒性，以及圖表左側和右側的灰色區域，便于去除噪聲（使用一種技術，從中央溢出硬幣區域的信號+噪聲功率譜密度中減去灰色斑塊噪聲功率譜密度）。這款黑白枯葉圖表是用于測量紋理清晰度的圖表(枯葉圖案的一個變體)與舊版相比有幾個優點。主要特點：· 中心區域的零散硬幣圖案幾乎完全
這款黑白枯葉恰圖是枯葉圖案的一個變體，用來測量紋理的清晰度。它比舊版圖表有幾個優點，包括幾乎完美的尺度不變性，這提高了測量的準確性和魯棒性，以及圖表左側和右側的灰色區域，便于去除噪聲（使用一種技術，從中央溢出硬幣區域的信號+噪聲功率譜密度中減去灰色斑塊噪聲功率譜密度）。
這款黑白枯葉圖表是用于測量紋理清晰度的圖表(枯葉圖案的一個變體)與舊版相比有幾個優點。主要特點：
· 中心區域的零散硬幣圖案幾乎完全具有尺度不變性（與傳統的死葉圖不同），它提高了MTF測量的精度和穩定性，因此它們與原始圖像的其他方法（如斜邊）很好地關聯（這些方法沒有非均勻或非線性處理）。
· 最大對比度范圍為3:1，如CPIQ第3階段草稿紋理模糊度量草案規范所要求的。
· 它比其他的枯葉圖更均勻，也就是說，更具有平移不變性。
· 它包含傾斜邊緣(2：1和4：1對比度)，便于與枯葉圖案進行比較。
· 枯葉圖案左側和右側的灰色區域具有與枯葉圖案相同的平均密度，因此可以使用McElvain等人的研究成果有效地去除噪聲PSD。技術。
· 包括注冊標記和16個灰度塊。用于創建灰度的線性級別是0到255，步長為17（與ISO 12233標準中的西門子星圖相同）。
尺寸規格表：
規格 | 枯葉圖案 | 有效圖像區域 | 基材尺寸 |
大 | 12" × 12" | 22.4" × 16.8" | 22.9" × 17.3" |
中 | 8" × 8" | 14.93" × 11.2" | 15.43" × 11.7" |
小 | 6" × 6" | 11.2" × 8.4" | 11.7" × 8.9" |
加小 | 5.536" × 5.536" | 9.25" × 7.75" | 10" × 8" |
