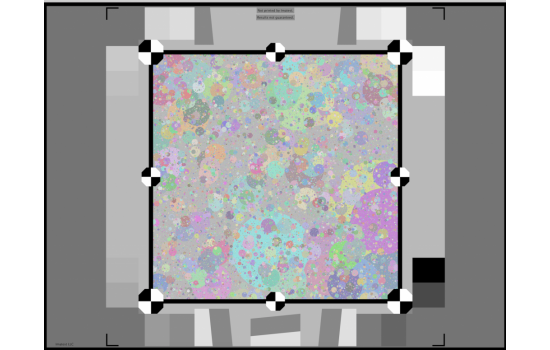

更新后的十字形記號內的測試圖表使用相關計算紋理度量來提高圖像的穩定性，同時減少非線性噪聲。用戶現在可以更準確地區分噪音和紋理。Random/Dead Leaves Cross運行在交互式Rescharts界面下，從隨機標度不變（或近似標度不變）的測試圖中測量SFR（空間頻率響應）或MTF（調制傳遞函數），包括“枯葉”和“溢出硬幣”圖。
主要特征：
· 圖案反射率范圍的對比度為3:1，根據CPIQ新標準，灰色背景為18%。
· 在活動區域周圍放置8個注冊標記，以在參考圖像和測試圖像之間實現更精確的轉換。
· 在紋理響應計算之前，先用16個灰度OECF塊進行線性化。
· 圖表包含斜邊（2:1和4:1對比度），以便在紋理MTF和斜邊MTF之間進行方便的比較。
· 枯葉圖案左側和右側的灰色區域具有與枯葉圖案相同的平均密度，因此可以使用McElvain等人的研究成果有效地去除噪聲PSD。技術。
· 圖案設計更統一，比其他廠商的死葉圖更具有平移不變性。
尺寸規格表：
規格 | 枯葉圖案 | 有效圖像區域 | 基材尺寸 |
大 | 12" × 12" | 22.4" × 16.8" | 22.9" × 17.3" |
中 | 8" × 8" | 14.93" × 11.2" | 15.43" × 11.7" |
小 | 6" × 6" | 11.2" × 8.4" | 11.7" × 8.9" |
加小 | 5.536" × 5.536" | 9.25" × 7.75" | 10" × 8" |
