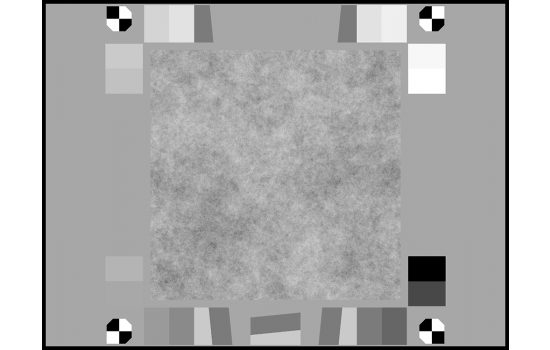

恰圖科技的隨機模式圖是枯葉圖的一個變體，用于測量紋理銳度。隨機模式是去噪的極端模式：它最大限度地降低噪聲，同時最小化銳化，提高測量的準確性和穩定性。此外，圖的左邊和右邊的灰色區域有利于消除噪聲(使用從中央溢出硬幣區域的信號+噪聲PSD中減去灰度塊噪聲功率譜密度的技術)。
這款隨機模式圖測量紋理清晰度的圖表有幾個關鍵特征：
· 它包含傾斜邊緣(2：1和4：1對比度)，便于與枯葉圖案進行比較。
· 枯葉圖案左側和右側的灰色區域具有與枯葉圖案相同的平均密度，因此可以使用McElvain等人的研究成果有效地去除噪聲PSD。技術。
· 包括注冊標記和16個灰度塊。用于創建灰度的線性級別是0到255，步長為17（與ISO 12233標準中的西門子星圖相同）。
尺寸規格表：
規格 | 枯葉圖案 | 有效圖像區域 | 基材尺寸 |
大 | 12" × 12" | 22.4" × 16.8" | 22.9" × 17.3" |
中 | 8" × 8" | 14.93" × 11.2" | 15.43" × 11.7" |
小 | 6" × 6" | 11.2" × 8.4" | 11.7" × 8.9" |
加小 | 5.536" × 5.536" | 9.25" × 7.75" | 10" × 8" |
