多對比度選擇棋盤恰圖

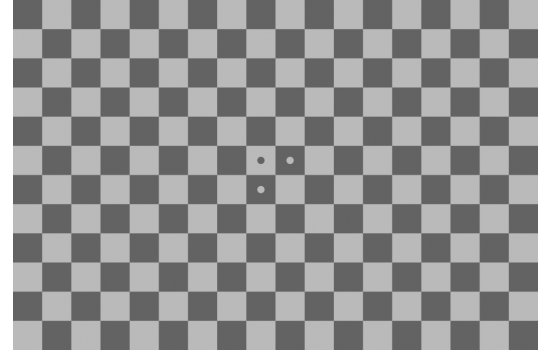

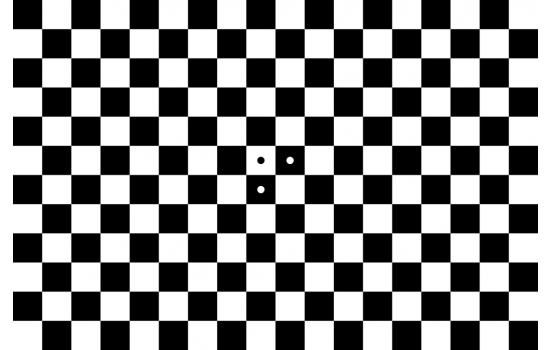

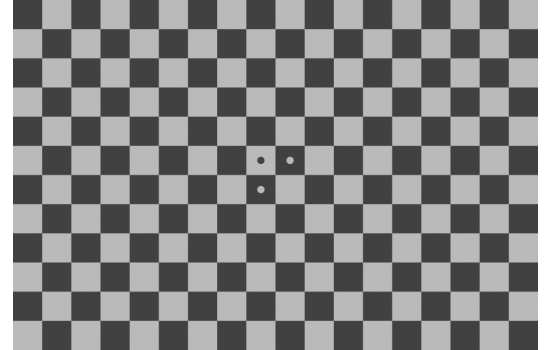

這個棋盤恰圖可做透射式或反射式。可測試銳度、橫向色差和圖像失真。這個棋盤恰圖可用于可見光譜和近紅外。反射式有對比度2:1，4：1，10：1和45：1的選擇，透射式有對比,2:1，4:1,，10:1，10000:1的選擇。所有反射式與透射式都打印12個垂直方格。檢查板測試圖表選項：光譜基材對比度規(guī)格格子尺寸可見光啞光紙反射式2:1，4:1, 10:1, 45:1XS，S，M，L(見下文)12可見光透
- 尺寸：
- 型號：
- 品牌：
- 比例：
- 類型：
這個棋盤恰圖可做透射式或反射式?？蓽y試銳度、橫向色差和圖像失真。
這個棋盤恰圖可用于可見光譜和近紅外。反射式有對比度2:1，4：1，10：1和45：1的選擇，透射式有對比,2:1，4:1,，10:1，10000:1的選擇。所有反射式與透射式都打印12個垂直方格。
檢查板測試圖表選項：
光譜 | 基材 | 對比度 | 規(guī)格 | 格子尺寸 |
可見光 | 啞光紙反射式 | 2:1，4:1, 10:1, 45:1 | XS，S，M，L(見下文) | 12 |
可見光 | 透射膠片透射式 | 2:1，4:1, 10:1, 10,000:1 | 8“x10”(203毫米x254毫米) | 12 |
近紅外(NIR)&可見 | 半光澤紙反射式 | 2:1，4:1, 10:1, 45:1 | S，M，L(見下文) | 12 |
近紅外(NIR)&可見 | 啞光紙反射式 | ,2:1，4:1, 10:1, 45:1 | XS，S，M，L(見下文) | 12 |
近紅外(NIR)&可見 | 透射膜 | 2:1，4:1, 10:1, 10,000:1 | 304.8mm x 508mm(12“x20”) | 12 |
近紅外(NIR)&可見 | 透射膜 | 2:1，4:1, 10:1, 10,000:1 | 406.4mm x 508mm(16“x20”) | 12 |
啞光紙反射式的圖卡尺寸與有效圖像尺寸
圖卡尺寸 | 有效圖像尺寸 | |
XS | 215.9mm x 323.85mm(8.5“×12.75”) | 200.66mm x 300.99mm(7.9“×11.85”) |
S | 406.4mm x 609.6mm(16“×24”) | 391.16mm x 586.74mm(15.4“×23.1”) |
M | 609.6mm x 914.4mm(24“×36”) | 619.76mm x 891.54mm(23.4“×35.1”) |
L | 1117.6mm x 1676.4mm(44“×66”) | 1102.35mm x 1653.54mm(43.4“×65.1”) |
半啞光紙反射式有三種標(biāo)準(zhǔn)尺寸：
圖卡尺寸 | 有效圖像尺寸 | |
S | 406.4mm x 609.6mm(16“×24”) | 391.16mm x 586.74mm(15.4“×23.1”) |
M | 609.6mm x 914.4mm(24“×36”) | 594.36mm x 891.54mm(23.4“×35.1”) |
L | 914.4mm x 1524mm(36“x60”)* | 899.16mmx 1501.14mm(35.4“×59.1”) |
