SKU：MicroMultiti

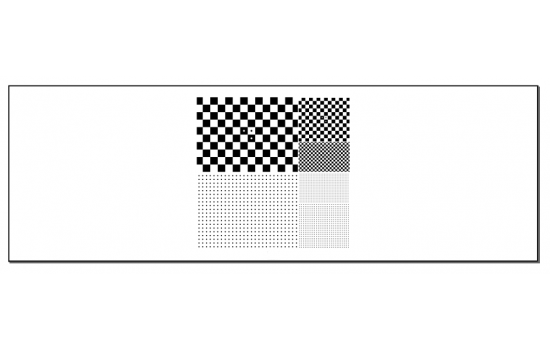

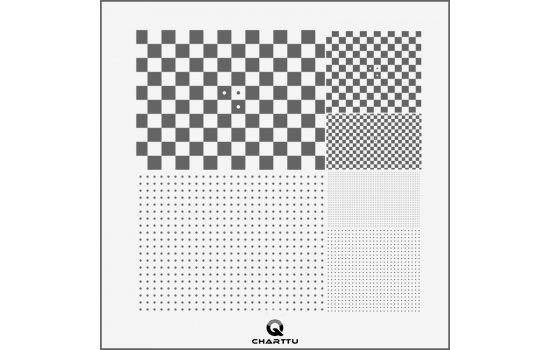

這款恰圖為高精度透射式的，允許多目標距離高分辨率近景相機的測試并能精確測量銳度、畸變和色差。
多個測量區域，其大小比為2：1，允許在廣泛的近距離范圍內進行測試，同時能夠用可測試的圖表區域填充您的視野。這張圖表有兩個尺寸：100mmX100mm(4″X4″)或25mmx75mm(1″x3″)。
頻率區 | 格子尺寸 | 長寬尺寸 | 畸變交叉點數HXV |
低 | 4mm | 54.2 x 40.0mm | 13x9 |
中 | 2mm | 27.2 x 23.3mm | 13x11 |
高 | 1mm | 27.2 x 16mm | 27x16 |
頻率區 | 點間距 | 點直徑 | 長寬尺寸 | DOTS HXV |
低 | 2mm | 0.64mm | 54.2 x 40.0mm | 27 x 20 |
中 | 1mm | 0.32mm | 27.2 x 23.3mm | 27 x 24 |
高 | 0.5mm | 0.16mm | 27.2 x 16mm | 32 x 53 |
頻率區 | 格子尺寸 | 長寬尺寸 | 畸變交叉點數HXV |
低 | 1.078毫米 | 14.5 x 10.8毫米 | 13x9 |
中 | 0.539毫米 | 7.3 x 6.3毫米 | 13x11 |
高 | 0.269毫米 | 7.3 x 4.3毫米 | 27x16 |
頻率區 | 點間距 | 點直徑 | 長寬尺寸 | DOTS HXV |
低 | 0.539mm | 0.172mm | 14.2 x 10.4mm | 27x20 |
中 | 0.269mm | 0.086mm | 7.1 x 6.3mm | 27x24 |
高 | 0.135mm | 0.043mm | 7.1 x 4.2mm | 32x53 |
