SKU：QI-SFR10-P-RM

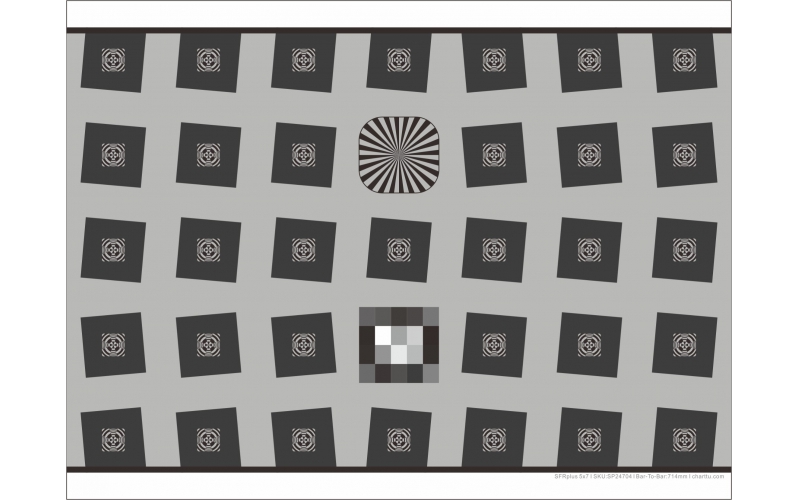

SFRplus測試圖可以與Imatest 3.2或更高版本的SFRplus模塊一起使用來測量MTF、橫向色差、失真和階調響應。SFRplus模塊具有全自動感應區域檢測功能。
與常用的圖表(如ISO 12233圖表)相比，SFRplus圖具有顯著的優勢，包括：
1)浪費面積少得多；
2)能夠在傳感器表面上產生清晰的地圖；
3)對比度較低，測量精度更高；
4)完全支持自動測試。
5x9陣列格式推薦用于寬高比為3：2的典型DSLR格式和高寬比為16：9的典型HDTV格式。
5x7陣列格式推薦用于典型的高寬比為4：3的小型相機格式。
10：1和2：1對比度。這兩個對比度級別的使用提高了分析非線性信號處理的能力，這可能不會影響對比度較低的2：1對比度區域。
尺寸規格表：
5x9陣列 | 5x7陣列 | ||||||
紙張尺寸 | 圖像區域 | 紙張尺寸 | 圖像區域 | ||||
XS | 21.59cm×38.1cm(8.5“×15”) | 19.76cm×35.56cm(7.778“x14”) | 21.59cm×25.4cm(8.5“×10”) | 16.33cmx22.86cm(6.429“x9”) | |||
S | 35.56cm×60.96cm(14“×24”) | 32.46cm×58.42cm(12.778“x23”) | 35.56cm×50.8cm(14“×20”) | 34.47cmx48.26cm(13.571“x19”) | |||
M | 60.96cm×101.6cm(24“×40”) | 55.03cm x 99.06cm(21.667“x39”) | 60.96cm×86.36cm(24“×34”) | 59.87cm×83.82cm(23.571“x33”) | |||
L | 111.76cm x 152.4cm(43.6“×60”) | 83.26cmx149.86cm(32.778“x59”) | 111.76cm x 152.4cm(43.6“×60”) | 107.04cm x 149.86cm(42.143“x59”) | |||
XL | 111.76cm x 187.96cm(43.6“×74”) | 103.01cm x 185.42cm(40.556“x73”) | 111.7cmx 162.56cm(43.6“×64”) | 110.74cm x 160.02cm(43.6“x63”) | |||
圖表的有效區域包括頂部和底部部分空白。它比印刷面積稍大，印刷面積是由頂部和底部的畸變測試條所包圍的。有效區域中包括上下空白，因?yàn)閳D表的測試圖像必須包含此空白，以便能夠在SFRplus軟件中進行自動處理。
包含顏色的圖表可以測試顏色的準確性。如果選擇了顏色選項，則輔助聚焦的“焦點星型”模式將被20個灰階顏色圖所取代。
