SKU：SFRP
SFRplus測試圖可以與Imatest 3.2或更高版本的SFRplus模塊一起使用來測量MTF、橫向色差、失真、階調響應和顏色精度。SFRplus模塊具有全自動感應區域檢測功能.與ISO 12233圖表等常用圖表相比，SFRplus圖表具有顯著的優勢，包括：
1. 更好地利用海圖面積
2. 制作傳感器表面清晰圖像的能力
3. 由于對比度較低，測量精度更高
4. 對自動化測試的全面支持窗體底端

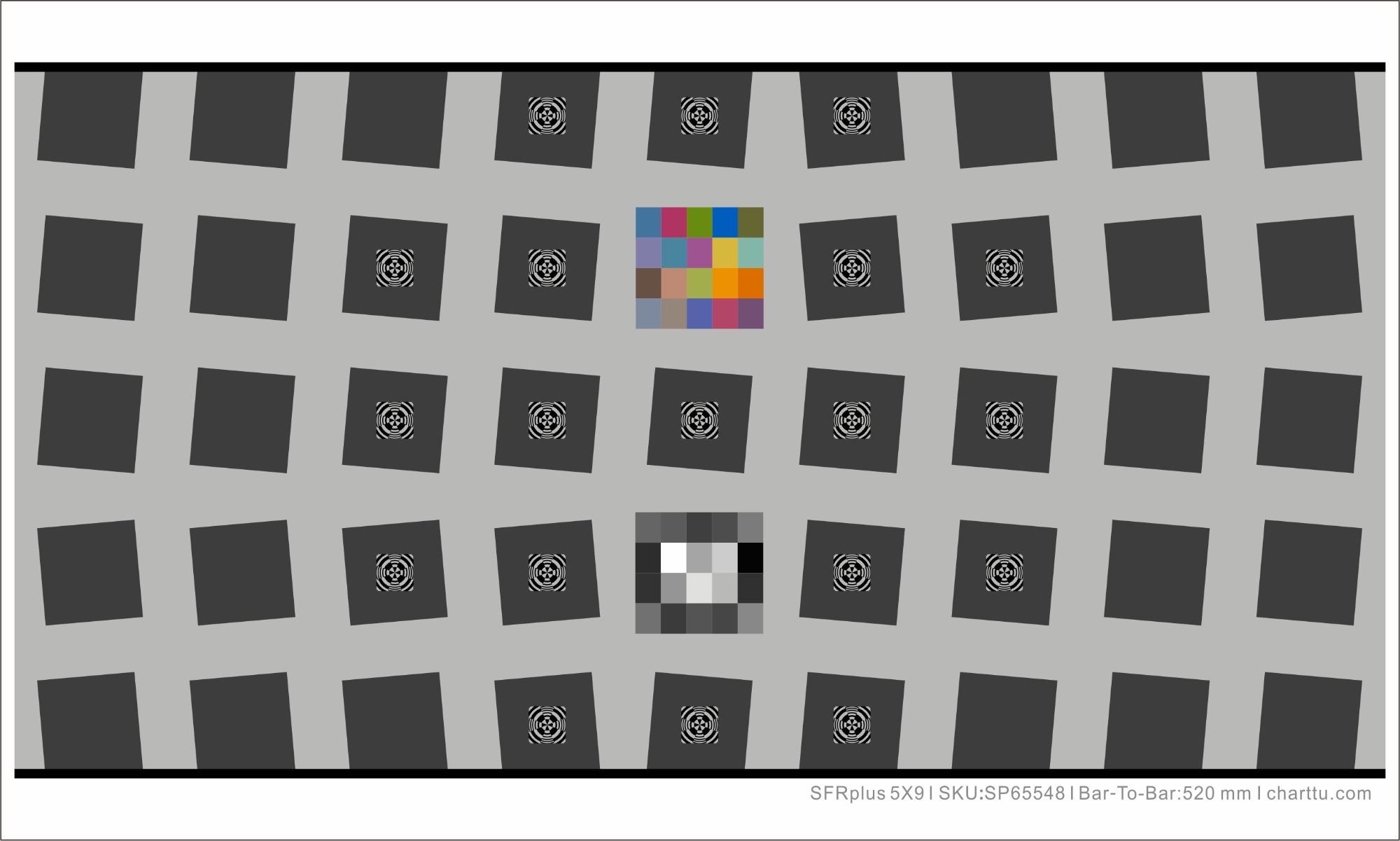

· 4：1對比度符合IS0 12233：2014和ISO 12233：2017標準的對比要求。
· 10：1和2：1對比度。這兩個對比度級別的使用提高了分析非線性信號處理的能力，這可能不會影響對比度較低的2：1對比度區域。
· 10：1只作對比改善整個成像表面性能的三維圖像的完整性。
· 粗面紙：
因?yàn)樗劝牍鉂啥燃埖溺R面反射要小。MTF比半光澤紙略小，并且20階灰階的對比度沒有半光澤紙高。
我們所有的噴墨打印圖表都有大約5周期/毫米的MTF50。當選擇圖表的大小時，請記住這一點。使用一個太小的圖表與高分辨率的傳感器，會導致該圖表的MTF降低被測的MTF的相機系統。此外，重要的是使用一個足夠大的圖表，以適應最小的聚焦距離，以及您的傳感器的分辨率。
· 半光澤度紙：
20階灰階的對比度比粗面紙的要高。由于在不引入鏡面反射的情況下很難打光均勻，因此我們不建議使用半光澤度紙。
· 透明膠片：
提供一個寬的密度范圍，低噪音，和精細的細節。邊緣有一個大約5周期/毫米。

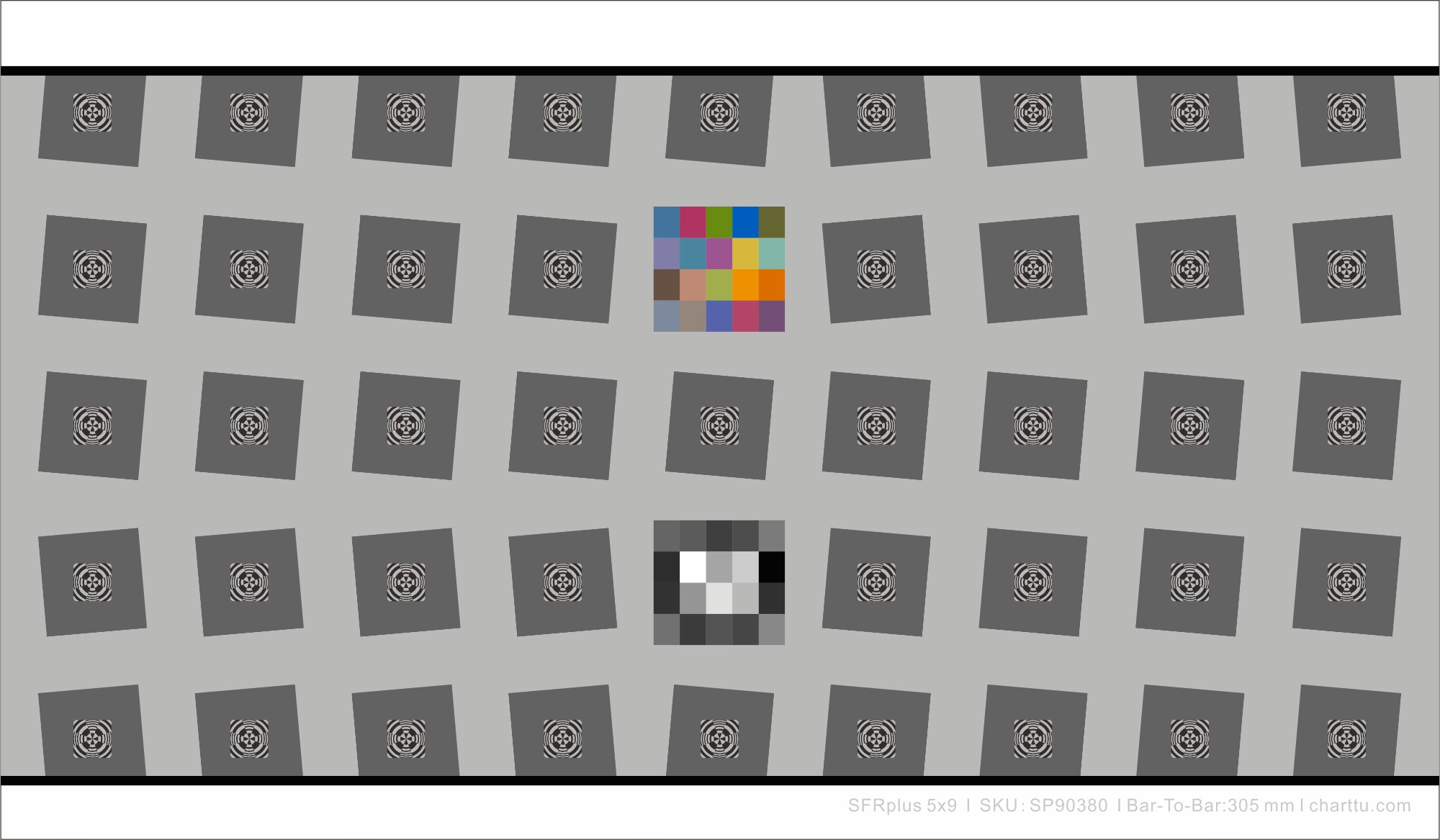

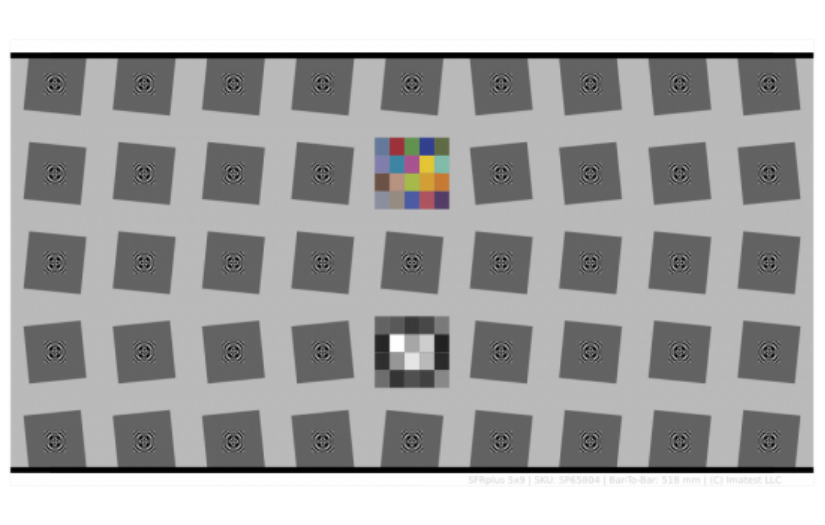

· 5x9陣列格式推薦用于寬高比為3：2的典型DSLR格式和高寬比為16：9的典型HDTV格式。

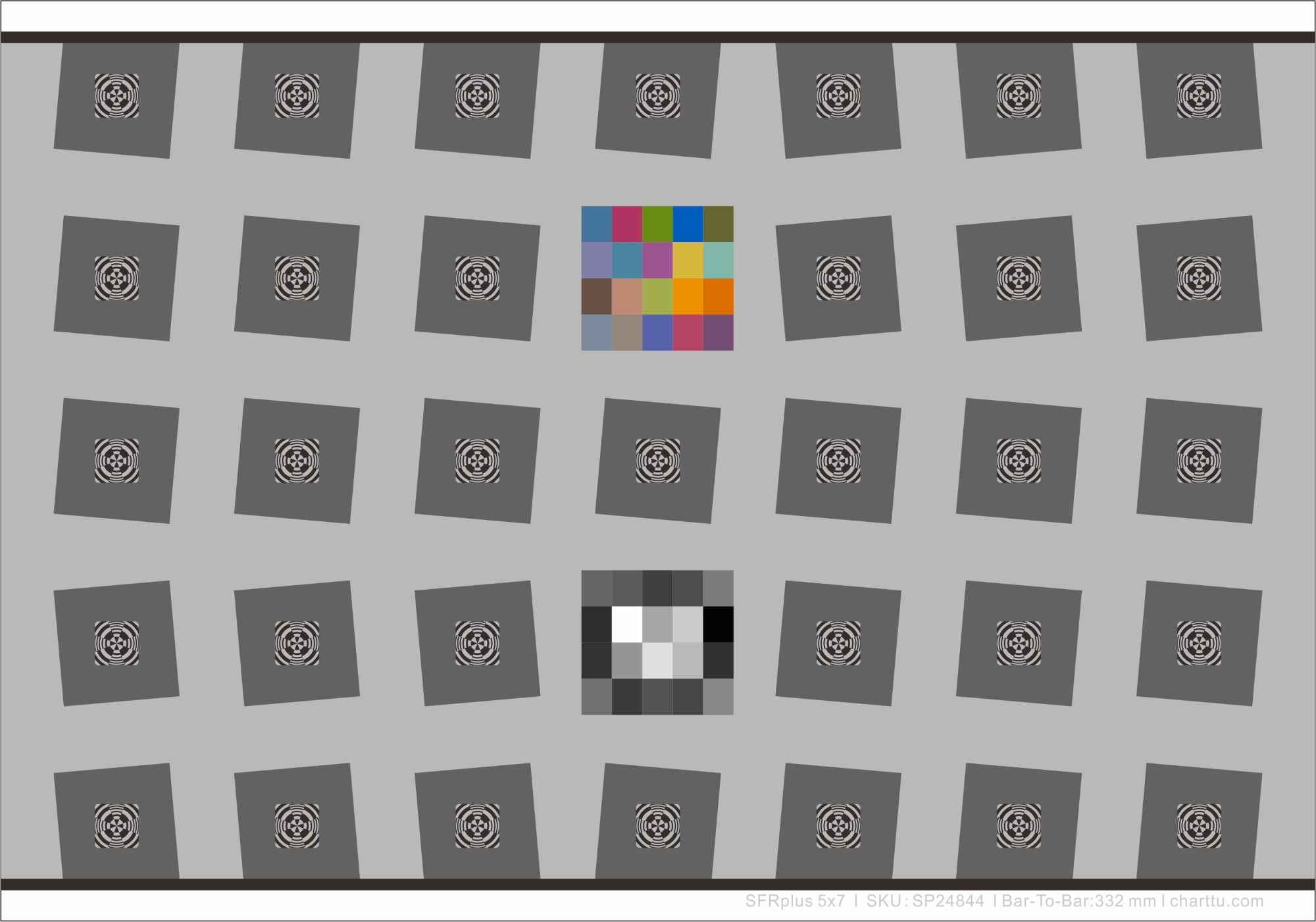

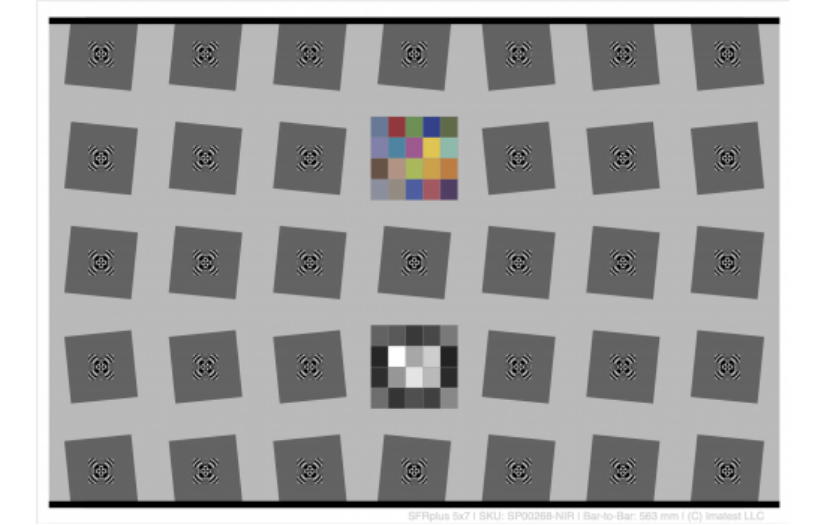

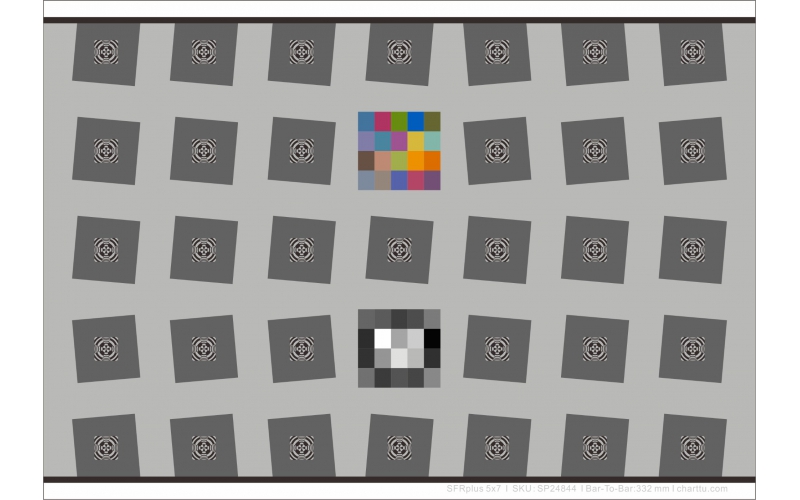

· 5x7陣列格式推薦用于典型的高寬比為4：3的小型相機格式。
有五種主要尺寸，其變化取決于所選擇的SFR方塊尺寸。傳感器高達14 MP的成像系統建議使用M規格，測試14 MP以上和大約28 MP的傳感器用L規格，測試28 MP以上和48 MP以上的傳感器用XL規格。
圖表的有效區域包括頂部和底部部分空白。它比印刷面積稍大，印刷面積是由頂部和底部的畸變測試條所包圍的。有效區域中包括上下空白，因?yàn)閳D表的測試圖像必須包含此空白，以便能夠在SFRplus軟件中進行自動處理。
尺寸規格表：
5x9陣列 | 5x7陣列 | ||||||
紙張尺寸 | 圖像區域 | 紙張尺寸 | 圖像區域 | ||||
XS | 21.59cm×38.1cm(8.5“×15”) | 19.76cm×35.56cm(7.778“x14”) | 21.59cm×25.4cm(8.5“×10”) | 16.33cmx22.86cm(6.429“x9”) | |||
S | 35.56cm×60.96cm(14“×24”) | 32.46cm×58.42cm(12.778“x23”) | 35.56cm×50.8cm(14“×20”) | 34.47cmx48.26cm(13.571“x19”) | |||
M | 60.96cm×101.6cm(24“×40”) | 55.03cm x 99.06cm(21.667“x39”) | 60.96cm×86.36cm(24“×34”) | 59.87cm×83.82cm(23.571“x33”) | |||
L | 111.76cm x 152.4cm(43.6“×60”) | 83.26cmx149.86cm(32.778“x59”) | 111.76cm x 152.4cm(43.6“×60”) | 107.04cm x 149.86cm(42.143“x59”) | |||
XL | 111.76cm x 187.96cm(43.6“×74”) | 103.01cm x 185.42cm(40.556“x73”) | 111.7cmx 162.56cm(43.6“×64”) | 110.74cm x 160.02cm(43.6“x63”) | |||
包含顏色的圖表可以測試顏色的準確性。如果選擇了顏色選項，則輔助聚焦的“焦點星型”模式將被20個灰階顏色圖所取代。

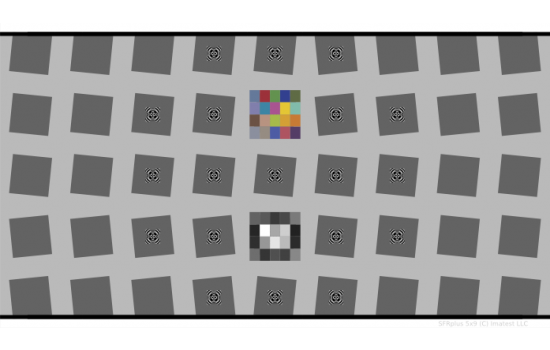

預畸變圖表提供了使用SFRplus Chart圖繪制廣角或魚眼鏡頭可使用的斜邊測試功能?？捎糜谝韵逻@些畸變級別。
畸變程度 | 5x7陣列 | 5x9陣列 |
No distortion(無畸變） | [0 0] | [0 0] |
Distort(小畸變) | [0.833 1.123] | [0.833 1.375] |
Distort+（大畸變） | [1.167 1.577] | [1.167 1.982] |
Ultradistort（超大畸變） | [1.333 2.313] | [1.333 2.958] |
廣角或超廣角攝像頭測試我們不建議使用半光澤度紙，因?yàn)槿菀桩a(chǎn)生反光。
