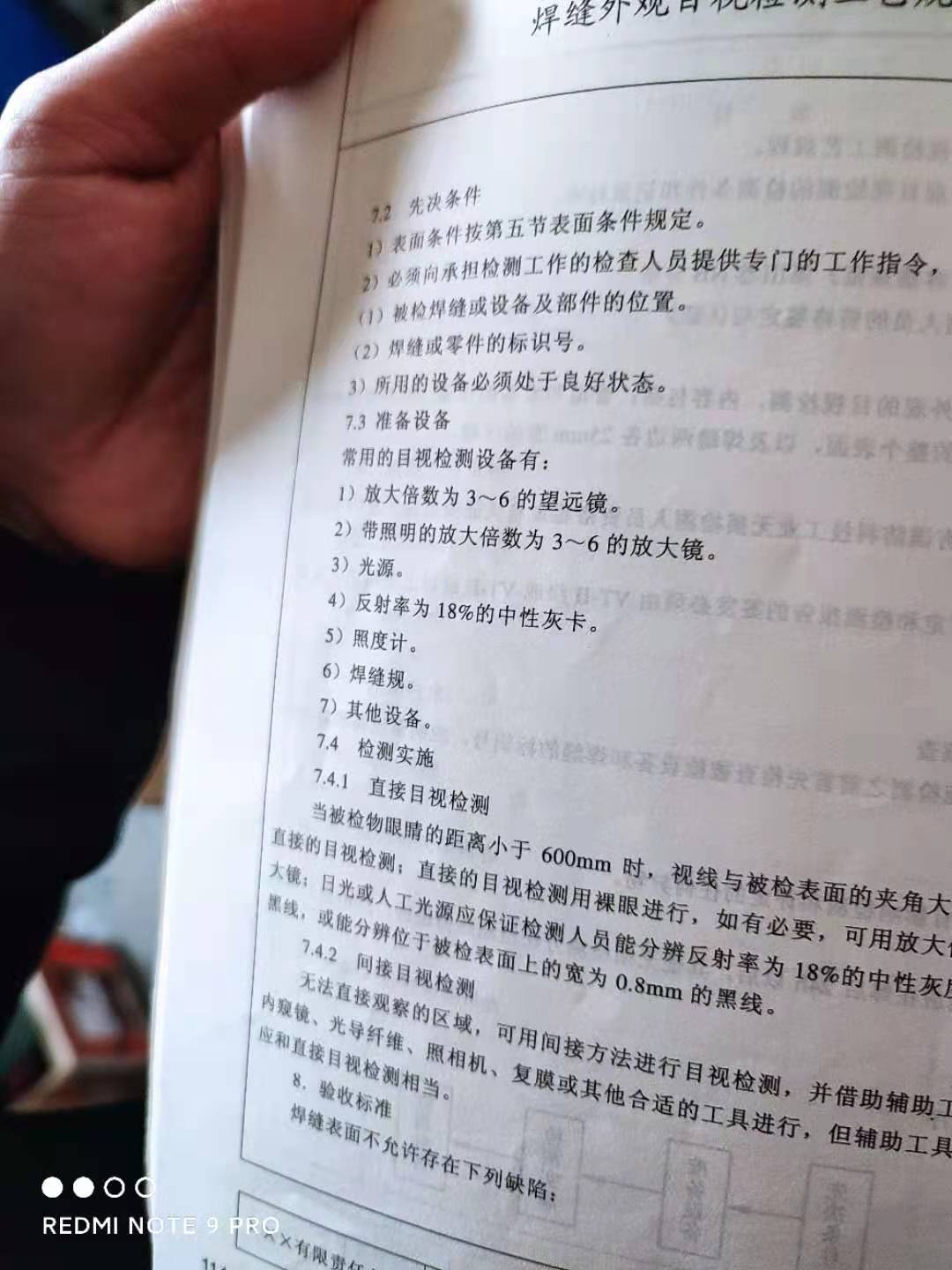

焊縫外觀目視檢測常用設備有：
1）放大倍數為3-6的望遠鏡。
2）帶照明的放大倍數為3-6的放大鏡。
3）光源。
4）反射率為18%的中性灰卡（帶有黑色細線）。
5）照度計。
6）焊縫規。
7）其他設備。
正常的眼睛,在平均視野下,能看清直徑大約為0.25mm的圓盤和寬度為0.025mm的線。正常眼睛不能聚焦的距離小于150mm,要借助于光學儀器,使被檢物由不可見變?yōu)榭梢姟?/span>

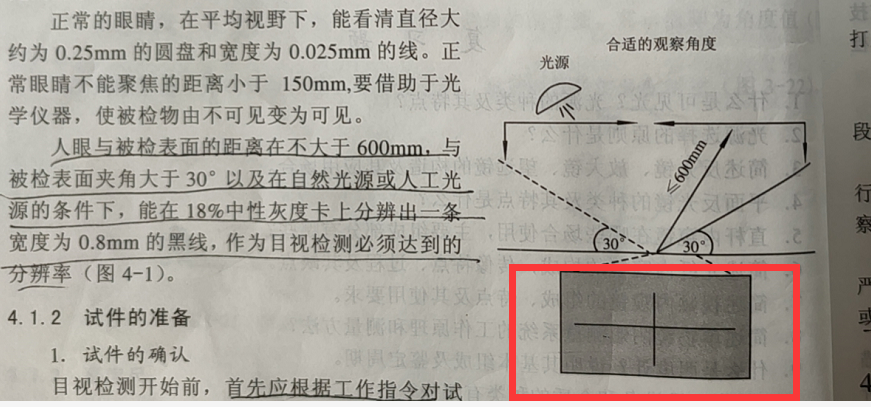

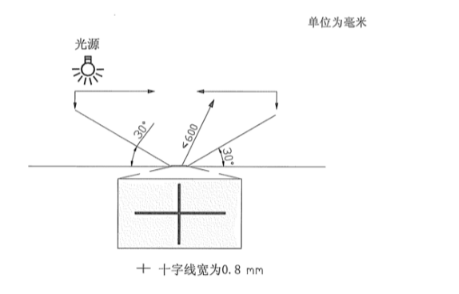

人眼與被檢表面的距離在不大于600mm,與被檢表面夾角大于30°以及在自然光源或人工光源的條件下,能在18%中性灰度卡上分辨出一條寬度為0.8mm的黑線,作為目視檢測必須達到的分辨率，如下圖。

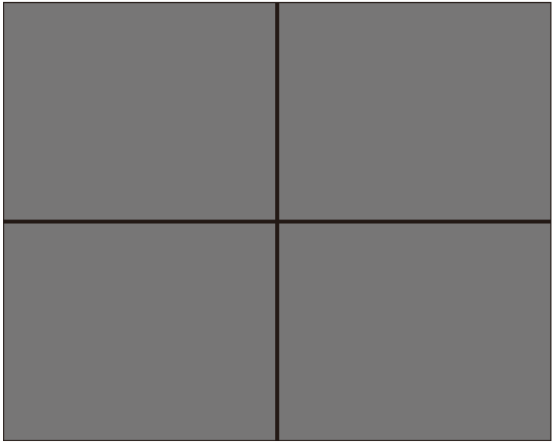

此灰卡符合NB_T 20003.7—2010目視檢測標準的要求。

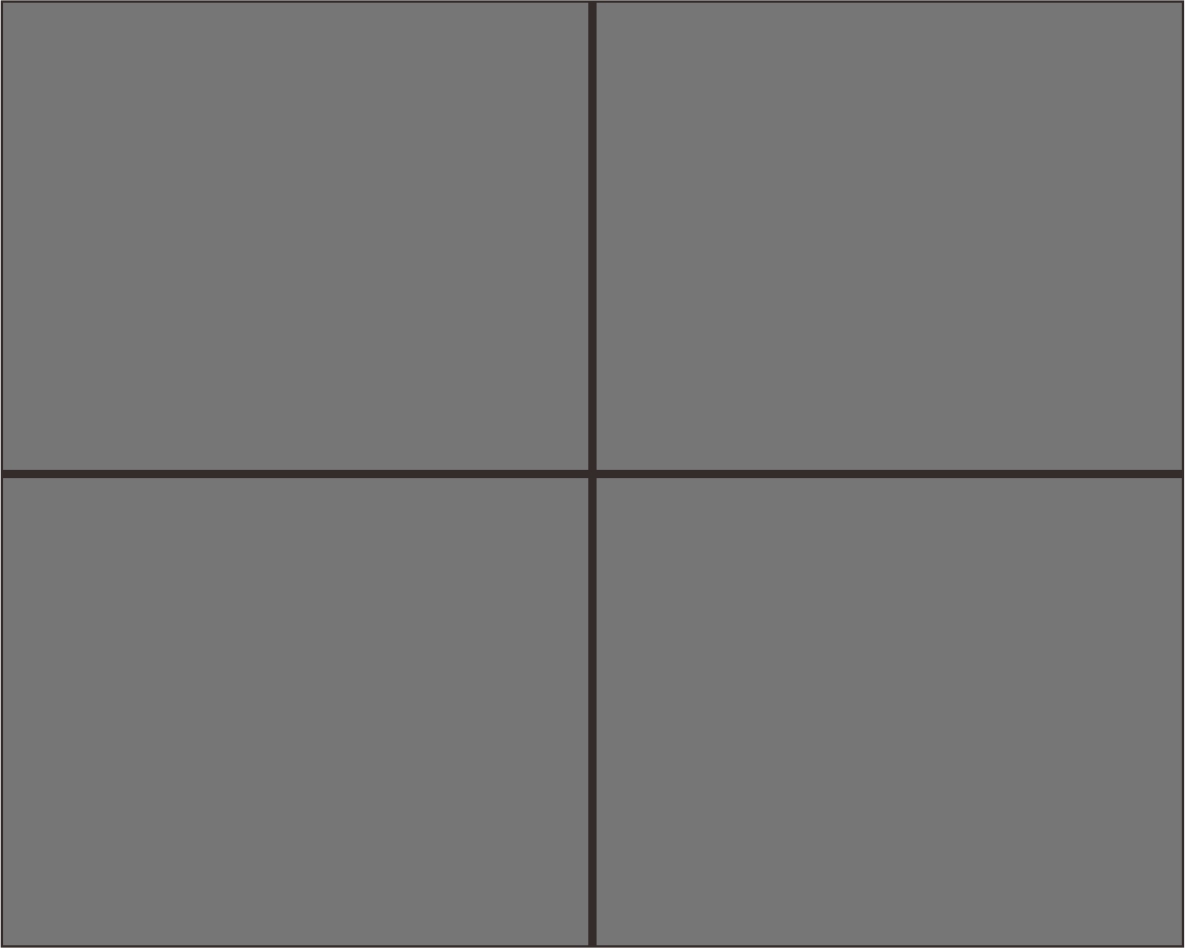

我司可生產符合標準要求的灰卡
規格：100X80mm(0.8mm線寬)
