根據ISO 16505標準測量攝像機監控系統一套有5款Chart圖，用于測量ISO 16505中概述的不同圖像質量因素。ISO 16505：2015年版描述了取代道路車輛后視鏡的攝像機監測系統最低安全、符合人體工程學和性能要求的測試程序。該標準使用五種不同的Chart圖來精確測量車輛中與攝像機監控系統相關的各種圖像質量因素。每款Chart圖都有一個標準的大小和布局，但每Chart圖也可以根據不同的
根據ISO 16505標準測量攝像機監控系統

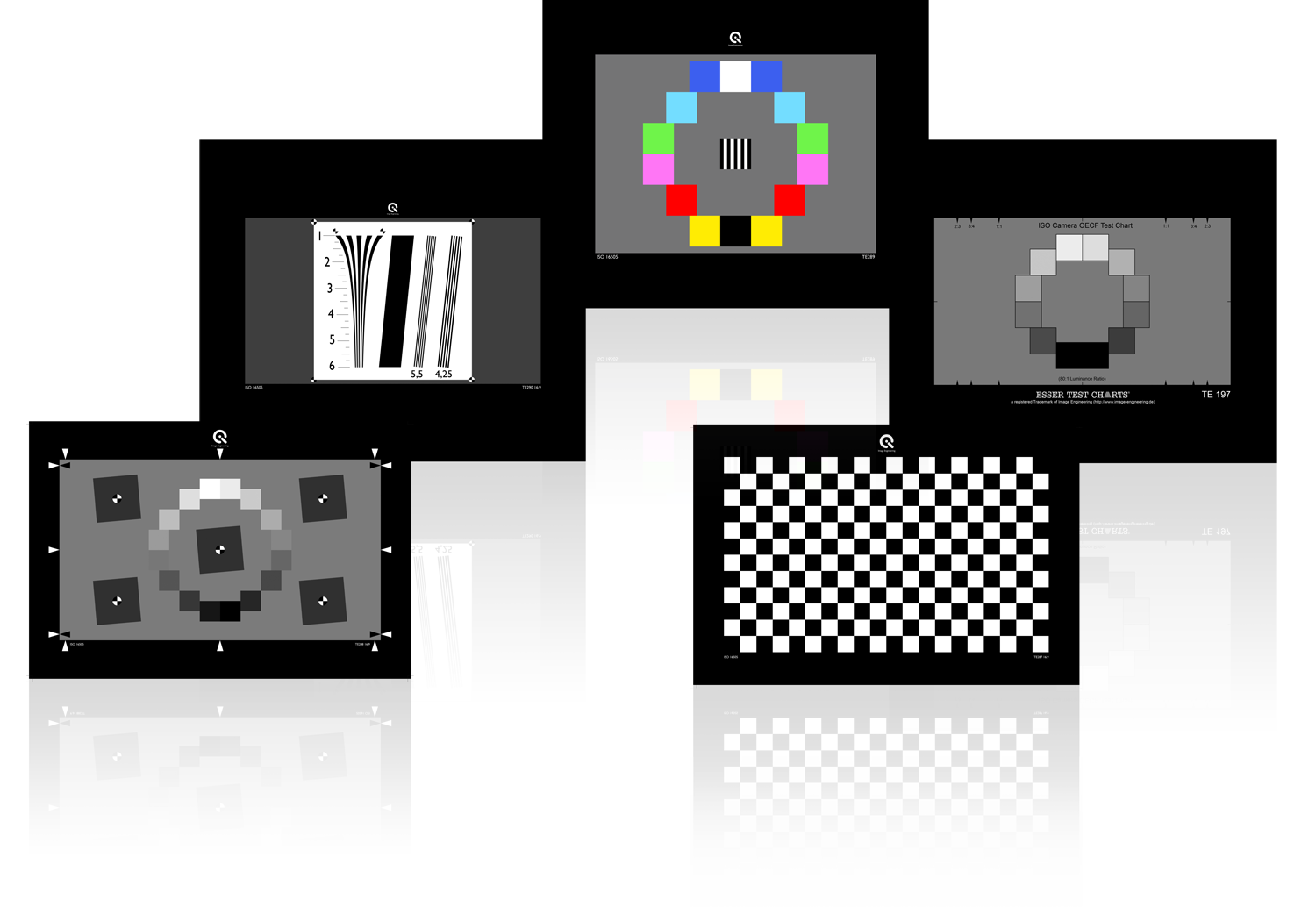

一套有5款Chart圖，用于測量ISO 16505中概述的不同圖像質量因素。
ISO 16505：2015年版描述了取代道路車輛后視鏡的攝像機監測系統最低安全、符合人體工程學和性能要求的測試程序。
該標準使用五種不同的Chart圖來精確測量車輛中與攝像機監控系統相關的各種圖像質量因素。
每款Chart圖都有一個標準的大小和布局，但每Chart圖也可以根據不同的需求定制規格。這些Chart圖為分析攝像機監控系統的性能提供了理想的解決方案。
TE197-Q
型號TE197-Q Chart圖是根據ISO 14524標準要求和ISO 16505測量方法設計的，用于評估攝像機的光電轉換功能。
TE287-Q
型號TE287-Q Chart圖是為了分析像場上的幾何失真（畸變）和檢查偏差系數而設計的。
TE288-Q
型號TE288-Q Chart圖使用傾斜的邊緣和灰色補丁來測量攝像機的分辨率，根據ISO 16505。
TE289-Q
根據ISO 16505， TE289-Q使用獨特的環形排列顏色圖案來確定鏡面替換系統的顏色再現能力。
TE290-Q
型號TE290-Q是用于確定由ISO 16505描述的鏡面替換系統的分辨率(A460)或焦點(A1066)的線狀圖。
