SKU:ISO-16505

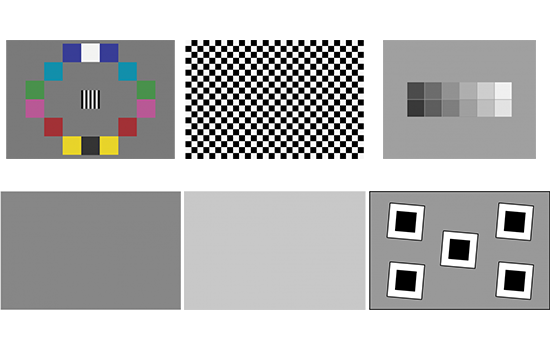

ISO-16505套卡是由六張恰圖組成，這些恰圖在ISO-16505《道路車輛-攝像頭監控系統的人體工程學和性能方面》標準的各個部分中都有提及。
這套恰圖有三種標準尺寸：2x、4x和5.5x。請根據下表選擇所需的尺寸，可根據要求定制尺寸。

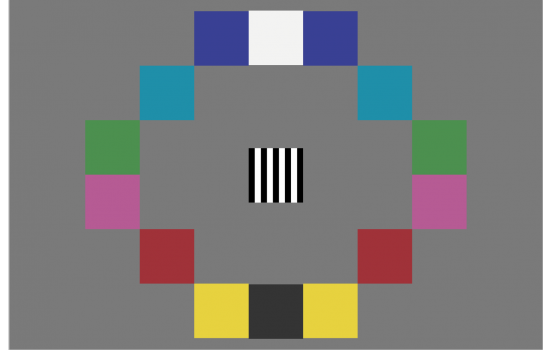

ISO-16505-Color：此顏色恰圖使用八種顏色（R、G、B、Ye、Cy、Mg、黑色和白色），具體以24色卡“ColorChecker”圖表為基礎。色塊被布置成每一塊與圖像中心保持一樣的距離，在另一側有互補色。背景是反射率為18%中性灰。

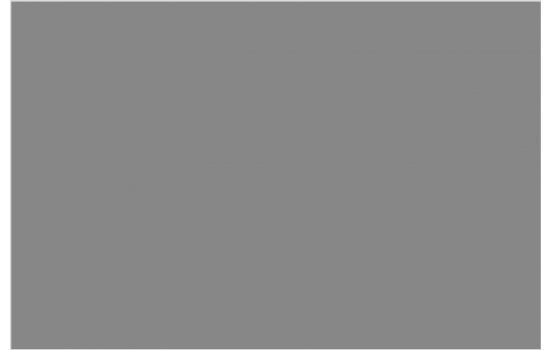

ISO-16505-Gray 18-：此18%灰度圖設計為單色調灰度圖，均勻度>98%。

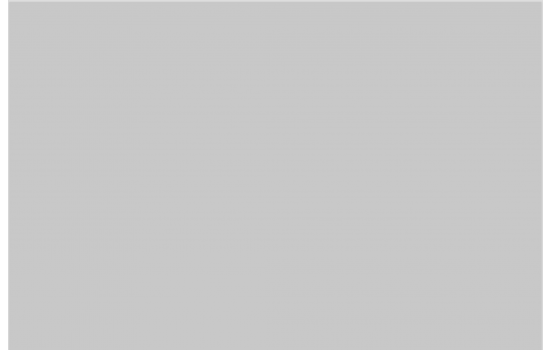

ISO-16505-Gray 70：此70%灰度圖設計為單色調灰度圖，均勻度>98%。

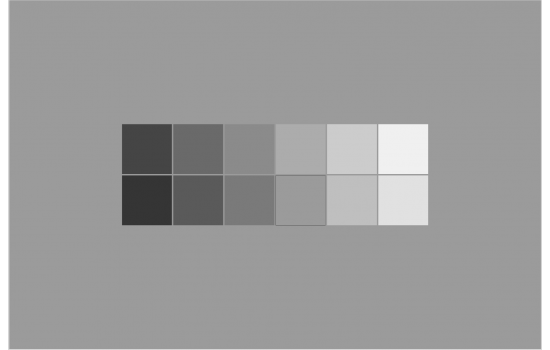

ISO-16505-Grayscale：灰階圖在亮度測量標準的早期版本中作了概述。它可以通過分步圖模塊進行分析。

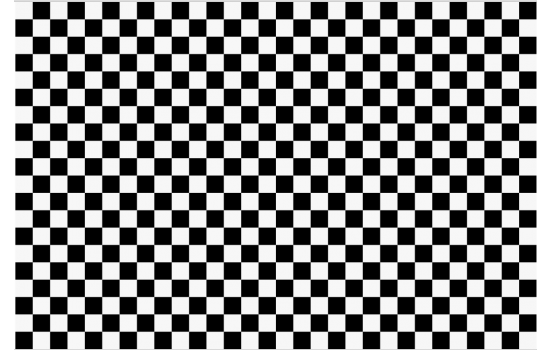

ISO-16505-CB:這一高對比度棋盤格恰圖用于根據標準中概述的規格測量畸變和放大倍數。

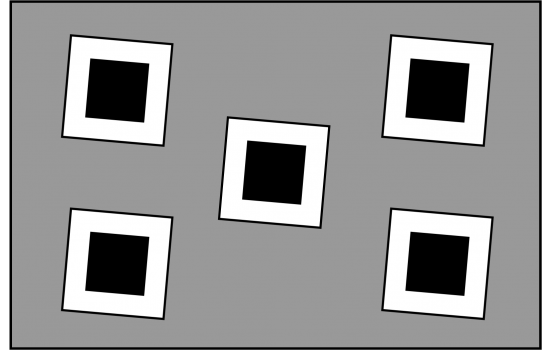

ISO-16505-SFR：SFR恰圖由五個高對比度斜方體組成，用于測量系統的MTF。
恰圖 | 2x | 4x | 5.5x |
ISO-16505-Color | 24“x15.75” | 48“x31.5” | 66“x43.31” |
ISO-16505-Gray 18 | 36“x24” | 36“x24” | 36“x24” |
ISO-16505-Gray 70 | 36“x24” | 36“x24” | 36“x24” |
ISO-16505-Grayscale | 24“x15.75” | 48“x31.5” | 66“x43.31” |
ISO-16505-C | 24“x15.75” | 48“x31.5” | 66“x43.31” |
ISO-16505-SFR | 24“x15.75” | 48“x31.5” | 66“x43.31” |
